راهنمای جامع پلاک خوانی پمپ آب: آموزش تخصصی مشخصات فنی پمپ خانگی و صنعتی

خلاصه اجرایی (Quick Reference Guide)

پلاک پمپ آب، سند هویت فنی و هیدرولیکی دستگاه است. استانداردهای جهانی ISO 9908 و IEC 60335 درج آن را الزامی کرده‌اند. برای انتخاب سریع و بدون خطا، این ۵ مشخصه حیاتی را روی پلاک کنترل کنید:

پلاک پمپ آب چیست و چرا حکم شناسنامه دستگاه را دارد؟

پلاک پمپ آب یک صفحه فلزی یا برچسب صنعتی مقاوم است. روی آن تمام مشخصات هیدرولیکی، الکتریکی و ساختاری دستگاه حک شده است. در بازار ایران که پر از دستگاه‌های بدون‌نام یا بازسازی‌شده است، پلاک تنها مرجع قابل اتکا برای خریدار، مجری تأسیسات و تعمیرکار است. خرید پمپ با پلاک مخدوش یا محو، در صنف تعمیرات به‌عنوان نشانه کالای تقلبی یا درجه‌سه شناخته می‌شود.

استانداردهای بین‌المللی پلاک‌گذاری پمپ‌ها (ISO 9908 و IEC 60335)

استاندارد ISO 9908 سازنده را موظف می‌کند محدوده عملکرد بهینه هیدرولیکی را بدون ابهام روی پلاک درج کند. استاندارد IEC 60335-2-41 درج دقیق پارامترهای الکتریکی، کلاس عایق‌بندی و سیستم‌های حفاظتی را برای پیشگیری از خطرات جانی و آتش‌سوزی الزامی کرده است.

تفاوت‌های بنیادین در الزامات پلاک پمپ‌های خانگی و صنعتی

پلاک پمپ‌های خانگی بر ولتاژ تک‌فاز، ظرفیت خازن، و حداکثر هد و دبی تمرکز دارد. پلاک پمپ‌های صنعتی، مطابق استانداردهای سخت‌گیرانه‌تری مانند API 610، اطلاعات پیچیده‌تری شامل NPSH_R، استانداردهای ATEX، دور موتور دقیق در فرکانس‌های مختلف و کدهای آلیاژ قطعات داخلی (Material Code) دارد.

آموزش گام‌به‌گام پلاک‌خوانی پمپ آب خانگی (به زبان ساده)

پلاک پمپ خانگی را به‌ترتیب اولویت و به‌صورت لایه‌ای بخوانید. واقعیت دستگاه فقط همان چیزی است که روی بدنه آن حک شده است.

کدهای شناسایی مدل پمپ و نام تجاری (Type / Model)

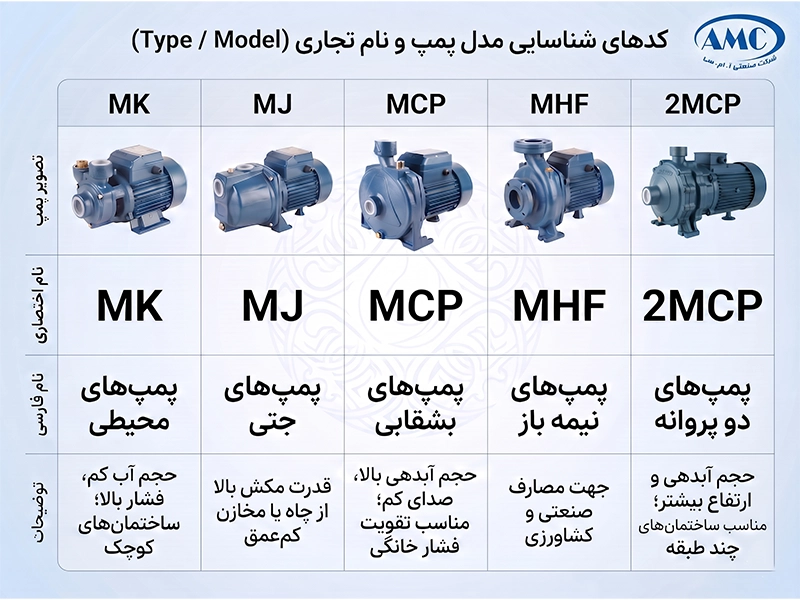

در بالاترین بخش پلاک، نام برند و مدل (Type) درج می‌شود. در برند مارکوئیس ، پیشوندهای متفاوت معنای مشخصی دارند:

• MK — پمپ‌های محیطی: حجم آب کم، فشار بالا؛ مناسب ساختمان‌های کوچک
• MJ — پمپ‌های جتی: قدرت مکش بالا از چاه یا مخازن کم‌عمق
• MCP — پمپ‌های بشقابی: حجم آب‌دهی بالا، صدای کم؛ مناسب تقویت فشار خانگی
• MHF — پمپ های پروانه نیمه باز: جهت مصارف صنعتی و کشاورزی
• 2MCP — پمپ های دو پروانه: حجم آبدهی و ارتفاع بیشتر مناسب ساختمان های چند طبقه

جدول جامع علائم اختصاری، نمادها و واحدهای اندازه‌گیری

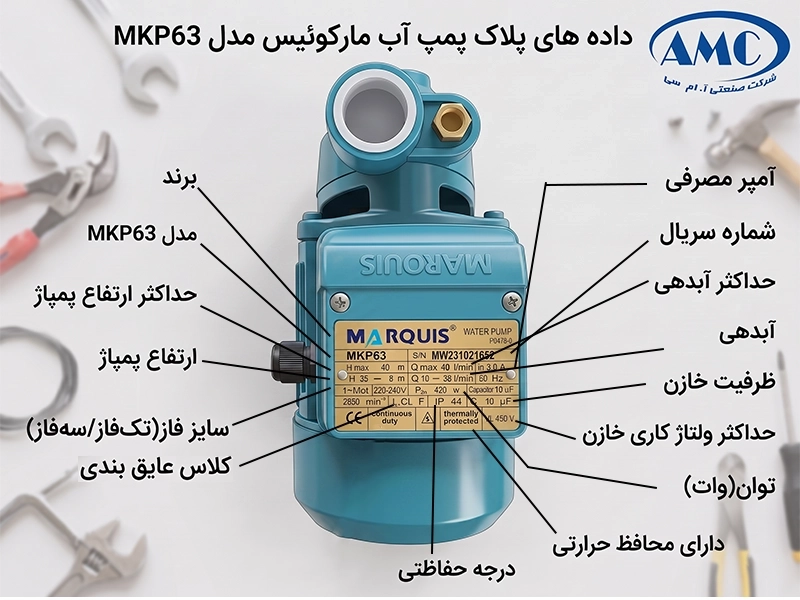

مثال کاربردی: کالبدشکافی کامل پلاک پمپ مارکوئیس (MKP63)

تحلیل مشخصات هیدرولیکی پمپ (دبی و هد)

مشخصات هیدرولیکی، سرنوشت فشار آب ساختمان شما را تعیین می‌کنند. بزرگ‌ترین اشتباه خریداران این است که عدد H_max روی پلاک را ارتفاع تضمین‌شده می‌دانند. در واقع، پمپ در نقطه H_max به دبی صفر می‌رسد و قطره‌ای آب خروجی ندارد.

نحوه خواندن آب‌دهی (Q) و درک رابطه معکوس آن با فشار

دبی با نماد Q نشان داده می‌شود و معمولاً به‌صورت محدوده درج می‌شود (مثلاً 10–60 L/min). هد و دبی رابطه معکوس دارند.

نحوه خواندن ارتفاع یا هد (H) و خطای رایج محاسبه H_max

عدد H_max (مثلاً 40m) یعنی پمپ لوله‌ای ۴۰ متری را پر می‌کند اما آبی خروجی ندارد. برای محاسبه واقعی، افت اصطکاک را در نظر بگیرید.

مثال واقعی: محاسبه هد دینامیکی کل (TDH) برای ساختمان ۵ طبقه

ساختمان ۵ طبقه (هر طبقه ۳ متر) → ارتفاع خالص = ۱۵ متر.
– ۴ زانویی ۹۰ درجه (هر کدام ۱.۵ متر افت) → ۶ متر
– ۲۰ متر لوله افقی ۱ اینچ (افت ۳ متر به ازای هر ۳۰ متر) → ۲ متر
– فشار مطلوب پشت شیرآلات = ۲۵ متر
هد مورد نیاز کل = ۱۵ + ۶ + ۲ + ۲۵ = ۴۸ متر → پمپ با هد نامی حداقل ۵۰ متر انتخاب کنید.

چگونگی استخراج نقطه کارکرد بهینه پمپ از روی داده‌های پلاک

هر پمپ یک Best Efficiency Point (BEP) دارد. همیشه نقطه نیاز ساختمان را در محدوده میانی بازه پلاک قرار دهید.

تفسیر پارامترهای الکتریکی و سیستم برق پمپ

بسیاری از پمپ‌ها به‌خاطر عدم تطابق برق ورودی با پلاک، در همان هفته‌های اول نصب می‌سوزند.

توان خروجی و ورودی: تفاوت اساسی اسب بخار (HP) و کیلووات (kW)

روی پلاک دو نوع توان درج می‌شود: P1 (توان الکتریکی ورودی) و P2 (توان مکانیکی خروجی روی شفت). ملاک نام‌گذاری پمپ‌ها P2 است.

ولتاژ (V)، آمپراژ (A) و فرکانس (Hz): تطبیق با شبکه برق ایران

برق استاندارد شهری در ایران، تک‌فاز ۲۲۰ ولت با فرکانس ۵۰ هرتز است. اتصال پمپ ۶۰ هرتز به برق ۵۰ هرتز ایران، دور موتور را ۱۷٪ کاهش می‌دهد.

جدول انتخاب کابل و کلید مینیاتوری بر اساس آمپر پلاک

استفاده از کابل نازک‌تر از مقدار جدول باعث افت ولتاژ در استارت و سوختن سیم‌پیچ می‌شود.

ضریب توان (cos φ) و نحوه محاسبه مصرف برق ماهانه پمپ

ضریب توان (cos φ) عددی بین ۰ و ۱ است. هرچه به ۱ نزدیک‌تر باشد (مثلاً ۰.۸۵)، اتلاف انرژی کمتر است.

مشخصات خازن (Capacitor) و تشخیص خازن معیوب

پمپ‌های تک‌فاز خانگی به خازن نیاز دارند (مثلاً 12.5 μF / 450V).

• روی پلاک باید دقیقاً ظرفیت (μF) و ولتاژ خازن درج شده باشد.
• اگر داخل پمپ خازنی با ولتاژ کمتر (مثلاً 400V) باشد → تقلبی و خطرناک است.
• خازن سالم ظاهری صاف و بدون نشتی دارد. برآمدگی، بوی سوختگی یا نشت موم نشانه خرابی است.
• تعمیرکار باید خازنی با همان μF و ولتاژ مساوی یا بالاتر (نه کمتر) نصب کند.

استانداردهای حفاظتی، راندمان و ایمنی روی پلاک

کلاس عایق‌بندی حرارتی الکتروموتور (Insulation Class)

کلاس عایق‌بندی با حروف B، F یا H مشخص می‌شود. اکثر پمپ‌های باکیفیت امروزی Ins. Cl. F دارند (تحمل تا ۱۵۵ درجه سانتیگراد).

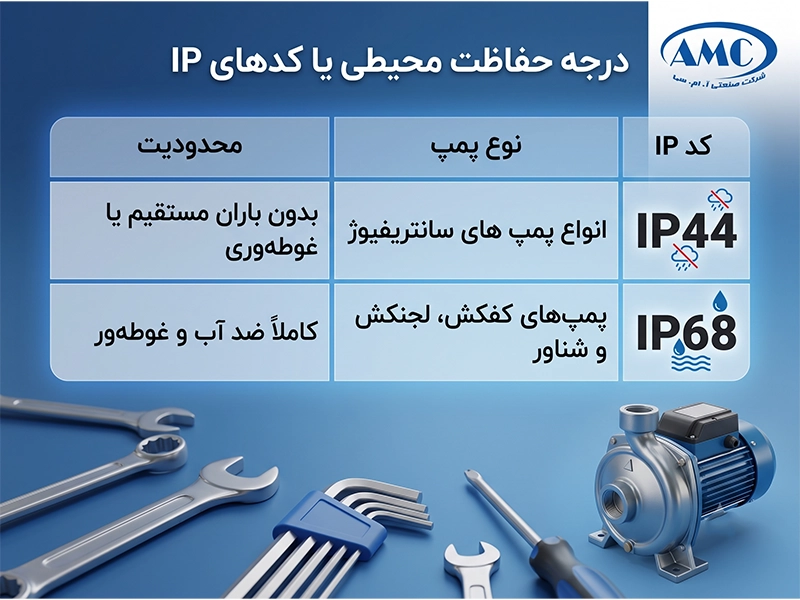

درجه حفاظت محیطی یا کدهای IP

سیستم‌های محافظت حرارتی موتور (Overload Protection)

عبارت‌های Thermally Protected یا TOP روی پلاک نشان‌دهنده سنسور حرارتی داخلی (اورلود) است که با داغی بیش از حد، برق را قطع می‌کند.

پلاک‌خوانی تخصصی پمپ‌های آب صنعتی و فرآیندی

پارامترهای اختصاصی استاندارد API 610 و ASME B73

• کدهای آلیاژی بدنه و پروانه (مثلاً S-6 یا A-8)
• فشار تست هیدروستاتیک بدنه (Test Pressure)

نحوه خواندن NPSH_R جهت جلوگیری از کاویتاسیون

NPSH_R بر حسب متر. اگر فشار مکش کمتر شود، حباب‌های کاویتاسیون پروانه را تخریب می‌کنند.

کدهای متریال و نوع مکانیکال سیل

نوع Mechanical Seal با کد استاندارد روی پلاک مشخص می‌شود (وایتون، سیلیکون، کربن).

دور موتور (RPM) و قابلیت اتصال به اینورتر

• ۲۹۰۰ RPM → پرفشار
• ۱۴۵۰ RPM → آب‌دهی بالا

اگر عبارت Inverter Duty یا محدوده فرکانسی 30–50Hz روی پلاک نباشد، پمپ با درایو VFD سازگار نیست.

اشتباهات رایج در خواندن پلاک پمپ آب که به دستگاه آسیب می‌زند

• نادیده گرفتن واحدهای اندازه‌گیری: تبدیل m³/h به L/min ضروری است ( 1m³/h ≈ 16.6 L/min).
• اشتباه گرفتن P1 و P2: توان P2 معیار اصلی است.
• فرض ثابت بودن راندمان: پمپ در نقاط انتهایی منحنی دچار لرزش و داغی می‌شود.
• تعویض کابل بدون توجه به آمپر: استفاده از کابل نازک باعث افت ولتاژ و سوختن موتور می‌شود.

ابزارهای کمکی و چک‌لیست انتخاب پمپ بر اساس پلاک

چک‌لیست طلایی پلاک‌خوانی در بازار ایران

• آیا پمپ پلاک فلزی پرچ‌شده دارد؟ (از برچسب کاغذی خودداری کنید)
• آیا فرکانس دقیقاً 50 Hz است؟ (60 Hz ممنوع)
• آیا ولتاژ با برق شما همخوانی دارد؟ (220V تک‌فاز / 380V سه‌فاز)
• آیا هد نامی حداقل ۲۰٪ بالاتر از ارتفاع خالص ساختمان است؟
• آیا مشخصات خازن خوانا و منطبق با استاندارد است؟
• آیا درجه حفاظت (IP) با محل نصب همخوانی دارد؟
• آیا فونت پلاک تمیز، بدون غلط املایی و دارای شماره سریال مشخص است؟
• آیا کد تاریخ تولید با سال جاری منطق دارد؟

سوالات متداول (FAQ)
