ارتفاع مکش در پمپ: حد مجاز، فرمول محاسبه، NPSH، کاویتاسیون و نکات نصب حرفهای
در مهندسی هیدرولیک و طراحی سیستمهای انتقال سیال، فاز مکش پمپها همواره با چالشهای متعددی همراه بوده است. برخلاف فاز دهش که افزایش فشار تنها به قدرت مکانیکی الکتروموتور و استحکام پوسته پمپ بستگی دارد، فاز مکش مستقیماً تحت تأثیر قوانین ترمودینامیکی و اتمسفریک طبیعت قرار میگیرد.
این مقاله با هدف یکپارچهسازی مفاهیم تئوریک مکانیک سیالات و الزامات اجرایی در پروژههای صنعتی و کشاورزی ایران تدوین شده است. در ادامه، با بررسی استانداردهای بینالمللی هیدرولیک و انطباق آنها با شرایط بومشناختی ایران، تفاوتهای ساختاری میان رویکردهای رایج در بازار و تحلیلهای فنی مهندسی را مرور میکنیم.
ارتفاع مکش در پمپ به زبان ساده
ارتفاع مکش در پمپ یعنی فاصله عمودی بین سطح آزاد سیال و محور پمپ، زمانی که پمپ بالاتر از سطح مایع نصب شده است.
مفهوم مکش در پمپهای سانتریفیوژ معمولاً با تصورات نادرستی در سطح کارگاهها همراه است. بسیاری فکر میکنند پمپها سیال را با نیروی خود به بالا میکشند. اما در فیزیک مکانیک سیالات، فرآیند مکش در واقع ایجاد یک ناحیه کمفشار یا خلاء نسبی در مرکز پروانه پمپ است.
با چرخش پروانه و پرتاب سیال به سمت محیط بیرونی تحت نیروی گریز از مرکز، فشار در مرکز پروانه به کمتر از فشار اتمسفر محیط میرسد. در این لحظه، فشار اتمسفر روی سطح آزاد سیال در مخزن یا چاه، سیال را به سمت بالا و داخل لوله مکش هل میدهد تا این اختلاف فشار جبران شود.
مقایسه ارتفاع مکش، ارتفاع دهش و هد کل پمپ
| پارامتر هیدرولیکی | تعریف فیزیکی | عامل محرک سیال | محدودیتهای اصلی |
|---|---|---|---|
| ارتفاع مکش (Suction Lift) | فاصله عمودی سطح آزاد مایع تا محور پمپ (پمپ بالاتر) | فشار بارومتریک اتمسفر | فشار جو، دمای سیال، فشار بخار، افت اصطکاک |
| ارتفاع دهش (Discharge Head) | فاصله عمودی محور پمپ تا بالاترین نقطه تخلیه | توان مکانیکی موتور | قدرت موتور، کلاس فشاری بدنه |
| هد کل پمپ (TDH) | مجموع انرژی مورد نیاز از مبدأ تا مقصد با تلفات | انرژی الکترومکانیکی سیستم | منحنی عملکرد پمپ و راندمان |
این عدد یعنی حتی در شرایط استاندارد سطح دریا، تحت خلاء مطلق و در سیستمی کاملاً بدون اصطکاک، فشار اتمسفر نمیتواند آب را به ارتفاعی بیشتر از ۱۰.۳۳ متر ببرد. عبور از این مرز فیزیکی بدون تجهیزات کمکی تحت فشار ممکن نیست.
حداکثر ارتفاع مکش عملی در دنیای واقعی
حداکثر ارتفاع مکش عملی پمپهای سطحی در شرایط واقعی معمولاً بین ۴ تا ۷ متر است، نه ۱۰.۳۳ متر. افت فشار در لولهکشی، زبری لولهها، اتصالات و صافیها و اختلاف ارتفاع محل با سطح دریا بخشی از انرژی اتمسفریک را مصرف میکنند. همچنین اگر فشار مطلق در دهانه مکش به زیر فشار بخار برسد، سیال جوشیده و کاویتاسیون رخ میدهد. برای کارکرد مطمئن، بهتر است ارتفاع مکش استاتیک کمتر از ۶ متر نگه داشته شود.
فرمول محاسبه ارتفاع مکش (h_s) و الزامات آن
فرمول سادهشده برای سطح دریا: h_s = 10.33 – (Pv/ρg) – hf – 1
در محاسبات دقیقتر صنعتی باید NPSHA محاسبه و با NPSHR مقایسه شود. NPSHA هد مکش مثبت خالص موجود در سیستم است و NPSHR مقدار مورد نیاز پمپ میباشد. شرط اصلی برای عملکرد بدون کاویتاسیون: NPSHA ≥ NPSHR + حاشیه ایمنی.
کسورات اصلی در محاسبه مکش و NPSH
| مرحله | فاکتور کاهنده | مبنای استخراج | اهمیت هیدرولیکی |
|---|---|---|---|
| مرحله اول | فشار اتمسفر استاندارد مبدأ | ۱۰.۳۳ متر برای آب | نقطه شروع پتانسیل سیستم |
| مرحله دوم | تعدیل ارتفاع جغرافیایی | کسر ۰.۳ متر به ازای هر ۲۵۰ متر ارتفاع محل از سطح دریا | کاهش ظرفیت مکش در مناطق مرتفع |
| مرحله سوم | فشار بخار سیال | جداول ترمودینامیکی بر اساس دما | پیشگیری از کاویتاسیون |
| مرحله چهارم | تلفات مکش پویا | ارتفاع استاتیک + افت اصطکاک | مقاومت واقعی مسیر مکش |
| مرحله پنجم | ضریب اطمینان | حداقل ۰.۶ متر برای آب | محافظت در برابر نوسانات جوی و گرفتگی |
استانداردهای NPSH و تحلیل تغییرات ANSI/HI 9.6.1-2024
در آخرین بهروزرسانی استاندارد جهانی انجمن هیدرولیک آمریکا (ANSI/HI 9.6.1-2024)، تغییرات کلیدی اعمال شده است:
- حذف معیار ۳% افت هد و جایگزینی با NPSHR مطلق: استاندارد جدید، NPSHR ارائهشده توسط سازنده را تنها مرجع معتبر معرفی کرده و الزام میکند NPSHA ≥ NPSHR باشد.
- ارزیابی چندوجهی حاشیه ایمنی: حاشیه ایمنی دیگر یک عدد ثابت نیست، بلکه بر اساس گازهای محلول، ذرات جامد، تغییرات دمایی و شرایط گذرای سیستم تعیین میشود.
تأثیر طول و قطر لوله مکش بر راندمان پمپ
| طول لوله | سایز لوله نسبت به دهانه پمپ | سرعت جریان | افت تقریبی | وضعیت |
|---|---|---|---|---|
| کمتر از ۳ متر | همسایز | ۱.۸ m/s | ۰.۲ متر | عالی |
| ۳ تا ۶ متر | یک سایز بزرگتر | ۱.۲ m/s | ۰.۴ متر | بسیار مناسب |
| ۶ تا ۱۰ متر | یک سایز بزرگتر | ۱.۲ m/s | ۰.۸ متر | قابل قبول |
| بیش از ۱۰ متر | دو سایز بزرگتر | ۰.۸ m/s | ۱.۵ متر | بحرانی |

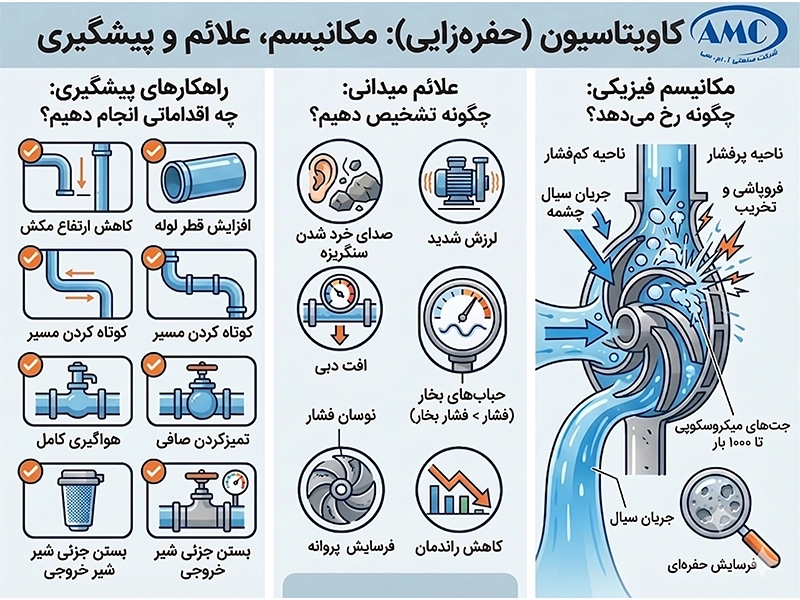

پدیده کاویتاسیون (حفرهزایی): مکانیسم، علائم و پیشگیری
مکانیسم فیزیکی: وقتی فشار در چشمه پروانه به زیر فشار بخار میرسد، حبابهای بخار تشکیل میشوند. این حبابها در نواحی پرفشار فرو میپاشند و جتهای میکروسکوپی با فشار تا ۱۰۰۰ بار ایجاد میکنند که سطح فلز را فرسایش میدهد.
علائم میدانی: صدای خرد شدن سنگریزه، لرزش شدید، افت دبی، نوسان فشار، فرسایش حفرهای پروانه (Pitting).
راهکارهای پیشگیری: کاهش ارتفاع مکش، افزایش قطر لوله، کوتاه کردن مسیر، هواگیری کامل، تمیز کردن صافی، بستن جزئی شیر خروجی در شرایط بحرانی.
جدول کامل عیبیابی مشکلات رایج مکش پمپ
| نشانه خرابی | علت احتمالی | روش تشخیص | اقدام اصلاحی |
|---|---|---|---|
| پمپ روشن است اما آب خارج نمیشود | نفوذ هوا از اتصالات یا ترکهای ریز | تست کف صابون یا اعمال آب تحت فشار | آببندی مجدد رزوهها و تعویض واشر |
| پمپ روشن است اما آب خارج نمیشود | هواگیری نشدن پمپ یا لوله مکش | باز کردن پیچ هواگیری و بررسی هوا | پر کردن کامل محفظه و بررسی شیر ته چاه |
| پمپ روشن است اما آب خارج نمیشود | ارتفاع مکش بیشتر از حد مجاز محلی | اندازهگیری فاصله عمودی آب تا محور پمپ | انتقال پمپ به تراز پایینتر یا استفاده از پمپ مستغرق |
| دبی کم شده و گیج فشار نوسان دارد | گرفتگی صافی مکش | مشاهده افت شدید روی خلاءسنج ورودی | شستشوی صافی و اصلاح محل مکش |
| دبی کم شده و گیج فشار نوسان دارد | نشتی جزئی هوا در لولهکشی | مشاهده حباب در آب خروجی | سفت کردن فلنجها و بررسی سلامت لولهها |
| پمپ صدای خرد شدن سنگ میدهد | کاویتاسیون به دلیل کمبود حاشیه NPSH | لمس بدنه و تشخیص لرزش شدید همراه با صدا | کاهش دبی با بستن جزئی شیر خروجی و اصلاح خط مکش |
| پمپ صدای خرد شدن سنگ میدهد | ورود هوا به دلیل گردابه در مخزن | مشاهده Vortex روی سطح آب بالای دهانه مکش | افزایش عمق غوطهوری لوله یا نصب صفحه ضدگردابه |
بومیسازی شرایط مکش پمپ در شهرهای مختلف ایران
| شهر | ارتفاع (متر) | فشار بارومتریک (bar) | هد اتمسفریک (متر) | حد مکش عملی پیشنهادی |
|---|---|---|---|---|
| بندرانزلی / رشت | ۰ | ۱.۰۱۳ | ۱۰.۳۳ | ۶.۵ – ۷.۵ متر |
| بندرعباس / بوشهر | ۱۰ | ۱.۰۱۲ | ۱۰.۳۲ | ۶.۵ – ۷.۵ متر |
| اهواز | ۱۲ | ۱.۰۱۱ | ۱۰.۳۱ | ۶.۰ – ۷.۰ متر* |
| تهران | ۱۲۰۰ | ۰.۸۹۴ | ۹.۱۳ | ۵.۰ – ۵.۵ متر |
| مشهد | ۱۰۶۵ | ۰.۹۰۸ | ۹.۲۶ | ۵.۲ – ۵.۷ متر |
| اصفهان | ۱۵۷۱ | ۰.۸۵۵ | ۸.۷۳ | ۴.۵ – ۵.۰ متر |
| شهرکرد | ۲۰۶۰ | ۰.۸۰۶ | ۸.۲۳ | ۴.۰ – ۴.۵ متر |
| سمیرم | ۲۴۶۰ | ۰.۷۶۸ | ۷.۸۳ | ۳.۵ – ۴.۰ متر |
| فریدونشهر | ۲۵۹۰ | ۰.۷۵۶ | ۷.۷۱ | ۳.۲ – ۳.۸ متر |
انتخاب الکتروپمپ مناسب بر اساس عمق منبع آب
| عمق منبع آب (متر) | نوع پمپ پیشنهادی | الزامات خط مکش | محدودیتها |
|---|---|---|---|
| ۰ تا ۴ متر | پمپ سانتریفیوژ تکپروانه یا دو پروانه | لولهکشی مستقیم و صافی ساده | شرایط ایدهآل، بدون چالش مهم |
| ۴ تا ۶ متر | پمپ بشقابی، جتی یا خودمکش | تبدیل غیرهممرکز و شیر پای کار مرغوب | کاهش راندمان، حساسیت به نشتی هوا |
| ۶ تا ۸ متر | پمپ جتی یا خودمکش | لوله مکش دوگانه و لولهکشی دقیق | افت شدید راندمان (تا زیر ۳۰%)، مصرف انرژی بالا |
| بیش از ۸ متر | پمپ کفکش یا شناور مستغرق | بدنه پمپ در آب قرار گیرد | حذف کامل چالش مکش |

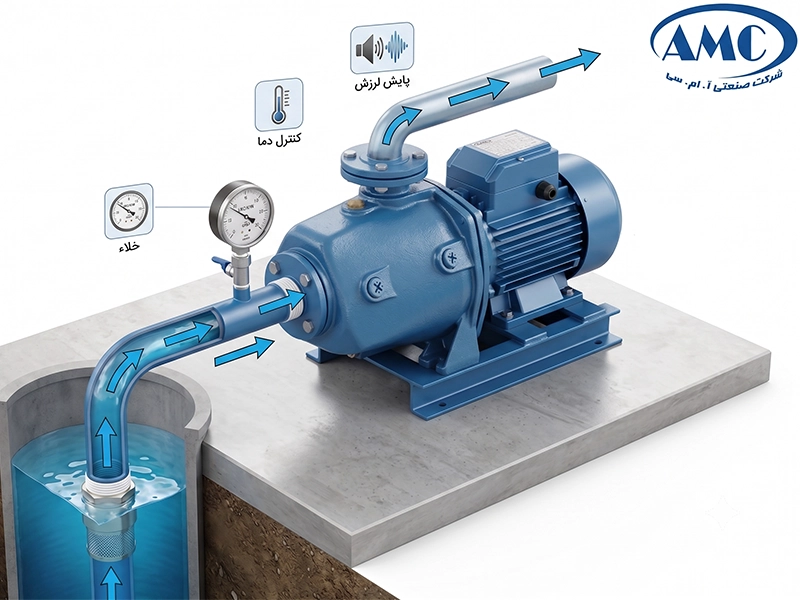

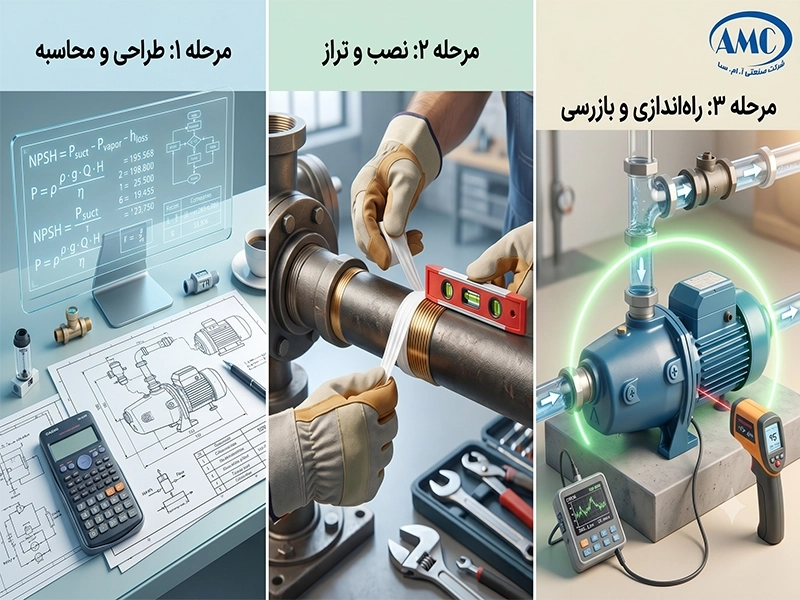

چکلیست نصب حرفهای خط مکش
فاز قبل از نصب: محاسبه NPSHA، تعیین حداکثر ارتفاع مکش، انتخاب قطر مناسب (یک سایز بزرگتر)، ضریب ایمنی ≥۰.۶ متر.
فاز هنگام نصب: لوله مقاوم در برابر خوردگی و فشار منفی، نصب شیر یکطرفه و صافی در انتهای لوله مکش، رعایت شیب مثبت به سمت پمپ (حدود ۲%)، آببندی کامل اتصالات با نوار تفلون یا خمیر مناسب، نصب گیج خلاء نزدیک دهانه مکش.
فاز بعد از راهاندازی: هواگیری کامل پمپ و لوله مکش پیش از استارت، بازرسی دورهای صافی ته چاه و تمیز کردن آن، پایش صدای پمپ و لرزشهای غیرعادی، بررسی دمای یاتاقانها و پوسته پمپ.
پرسشهای متداول کاربری و هیدرولیکی
۱. حداکثر ارتفاع مکش پمپ آب چقدر است؟
حداکثر تئوریک در سطح دریا ۱۰.۳۳ متر است؛ اما در عمل معمولاً ۴ تا ۷ متر و در بسیاری از مناطق ایران کمتر از ۶ متر است.
۲. برای یک چاه با عمق ۱۰ متر چه نوع پمپی باید استفاده کنم؟
برای چاه ۱۰ متری، پمپ سطحی مناسب نیست. باید از پمپ کفکش یا شناور مستغرق استفاده شود.
۳. آیا افزایش اسب بخار پمپ ارتفاع مکش را بیشتر میکند؟
خیر. افزایش توان روی هد دهش و دبی اثر دارد. محدودیت مکش به فشار اتمسفر، NPSH، افت لوله و دمای سیال وابسته است.
۴. تفاوت مکش مثبت و مکش منفی چیست؟
در مکش مثبت، منبع آب بالاتر از پمپ قرار دارد. در مکش منفی، سطح آب پایینتر از محور پمپ است و سیستم به فشار اتمسفر وابسته است.
۵. NPSH چیست و چگونه از روی کاتالوگ پمپ آن را بخوانیم؟
NPSH هد مکش مثبت خالص است. NPSH_R مقدار مورد نیاز پمپ است و روی منحنی کاتالوگ بر حسب دبی نمایش داده میشود. NPSH_A مقدار موجود در سیستم است که باید بیشتر از NPSH_R باشد.
۶. چگونه بفهمم پمپ در مرز کاویتاسیون است؟
صدای شبیه خرد شدن سنگریزه، لرزش شدید، افت دبی، نوسان گیج فشار و داغ شدن غیرعادی پوسته یا یاتاقانها از نشانههای کاویتاسیون هستند.
۷. تأثیر دمای آب بر ارتفاع مکش چیست؟
با افزایش دما، فشار بخار آب بالا میرود و از ظرفیت مکش کاسته میشود. آب گرم ریسک کاویتاسیون بیشتری دارد.
۸. حداقل قطر لوله مکش چقدر باید باشد؟
قطر لوله مکش نباید از دهانه ورودی پمپ کوچکتر باشد. برای مسیرهای بالای ۳ متر، معمولاً یک سایز بزرگتر انتخاب میشود.
۹. آیا اتصال دو پمپ به صورت سری مکش را افزایش میدهد؟
خیر. اتصال سری هد دهش را افزایش میدهد، اما محدودیت مکش پمپ اول همچنان به فشار اتمسفر و شرایط خط مکش وابسته است.
۱۰. چگونه از کاویتاسیون در پمپ کشاورزی جلوگیری کنیم؟
پمپ را نزدیکتر به سطح آب نصب کنید، قطر لوله مکش را افزایش دهید، صافی را تمیز نگه دارید و از کارکرد در دبیهای بسیار بالا پرهیز کنید.
نتیجهگیری و توصیههای راهبردی
تکیه بر عدد ثابت مکش (مثلاً ۸ متر) برای همه شهرها اشتباه است. در مناطق مرتفع ایران مانند شهرکرد، سمیرم و فریدونشهر، کاهش فشار بارومتریک ظرفیت مکش را تا چند متر کاهش میدهد. طراحان باید با محاسبه دقیق ارتفاع مکش، NPSHA، افت اصطکاک، فشار بخار و ضریب اطمینان، محدوده ایمن نصب را تعیین کنند. در پروژههایی که ارتفاع مکش واقعی به بالای ۵.۵ تا ۶ متر میرسد، استفاده از پمپ مستغرق معمولاً انتخاب مطمئنتر و اقتصادیتر در بلندمدت است.
