چه مایعاتی را میتوان با الکتروپمپ پمپاژ کرد؟
قابلیت پمپاژ هر مایع به ویژگیهای سیال، طراحی پمپ و شرایط واقعی سیستم بستگی دارد؛ بنابراین نمیتوان فهرستی ثابت و عمومی از مایعات قابل پمپاژ ارائه کرد. هر الکتروپمپی برای پمپاژ هر نوع سیالی مناسب نیست. پمپی که برای آب تمیز طراحی شده است، ممکن است هنگام پمپاژ سیالات غلیظ، خورنده یا حاوی ذرات جامد با افت عملکرد، گرفتگی، سایش یا آسیب به اجزای داخلی روبهرو شود. بنابراین پرسش دقیقتر این است: «کدام فناوری پمپ، با چه متریال، نوع آببندی و شرایط کاری برای این سیال مناسب است؟»
عوامل کلیدی که تعیین میکنند یک سیال قابل پمپاژ است یا خیر
پنج ویژگی زیر از مهمترین خواص سیال در ارزیابی اولیه برای انتخاب پمپ مناسب هستند. بااینحال، انتخاب نهایی پمپ علاوه بر این ویژگیها به عواملی مانند دبی، هد، منحنی سیستم، شرایط مکش و NPSH، فشار بخار، میزان گاز همراه، نحوه بهرهبرداری و الزامات ایمنی فرایند نیز وابسته است.
ویسکوزیته
ویسکوزیته بیانگر مقاومت داخلی سیال در برابر تغییر شکل برشی و حرکت نسبی لایههای آن است. بهطور معمول، هرچه سیال غلیظتر باشد، ویسکوزیته بیشتری دارد.
در بررسی و انتخاب پمپ باید مشخص باشد که مقدار اعلامشده مربوط به ویسکوزیته دینامیکی است یا ویسکوزیته سینماتیکی؛ زیرا ویسکوزیته سیال میتواند بهطور مستقیم بر دبی، هد، بازده و توان ورودی پمپ تأثیر بگذارد.
چگالی و چگالی نسبی
چگالی، جرم سیال در واحد حجم است. چگالی نسبی (Specific Gravity) نیز نسبت چگالی سیال به چگالی یک سیال مرجع، معمولاً آب در شرایط مشخص، را نشان میدهد. در دبی و هد یکسان، افزایش چگالی سیال باعث افزایش توان هیدرولیکی و بار موردنیاز موتور میشود؛ بنابراین در انتخاب پمپ باید ظرفیت موتور، بار واردشده به شفت و توان مجاز مجموعه با دقت بیشتری بررسی شوند. البته افزایش چگالی، بهتنهایی به معنای کاهش بازده هیدرولیکی پمپ نیست.
خورندگی و ماهیت شیمیایی سیال
خورندگی تنها یکی از جنبههای ناسازگاری شیمیایی سیال با اجزای پمپ است. یک سیال علاوه بر خوردگی فلزات، میتواند باعث تورم، نرمشدن، تردی یا تخریب پلیمرها، آببندها و سیلهای مکانیکی شود. به همین دلیل، قابلیت پمپاژ هیدرولیکی یک سیال با سازگاری شیمیایی آن یکسان نیست؛ ممکن است پمپ از نظر هیدرولیکی توانایی جابهجایی سیال را داشته باشد، اما یکی از قطعات آن در برابر ماهیت شیمیایی سیال مقاومت کافی نداشته باشد.

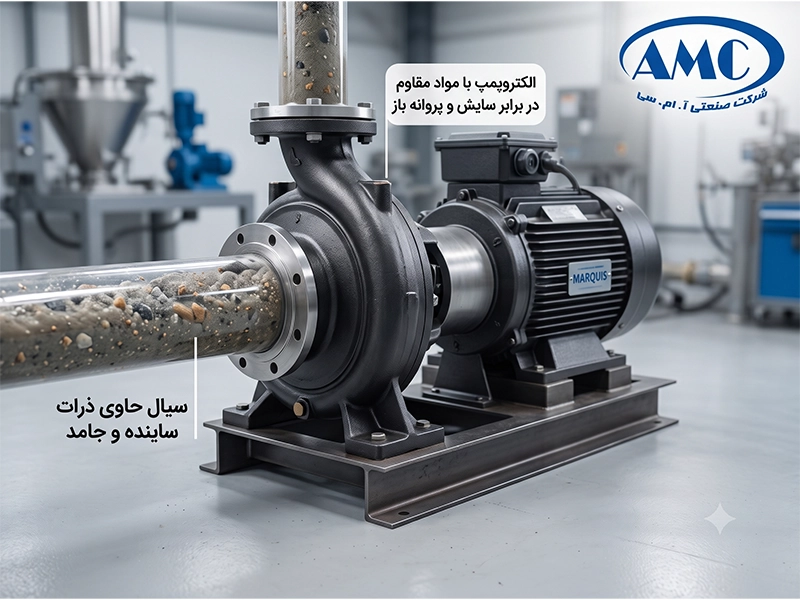

ذرات جامد معلق و خاصیت سایندگی
وجود ذرات جامد معلق در سیال میتواند بر نوع پمپ، طراحی پروانه و شرایط بهرهبرداری تأثیر مستقیم داشته باشد. در چنین شرایطی باید عواملی مانند اندازه، شکل و غلظت ذرات، میزان سایندگی، الیافیبودن ذرات، تمایل به تهنشینی و اختلاف چگالی میان ذرات و سیال بررسی شوند.
وجود ذرات جامد لزوماً به این معنا نیست که سیال فاضلاب یا لجن است؛ چنین سیالاتی ممکن است در کاربردهای معدنی، غذایی، شیمیایی یا فرایندی نیز وجود داشته باشند.
دمای سیال

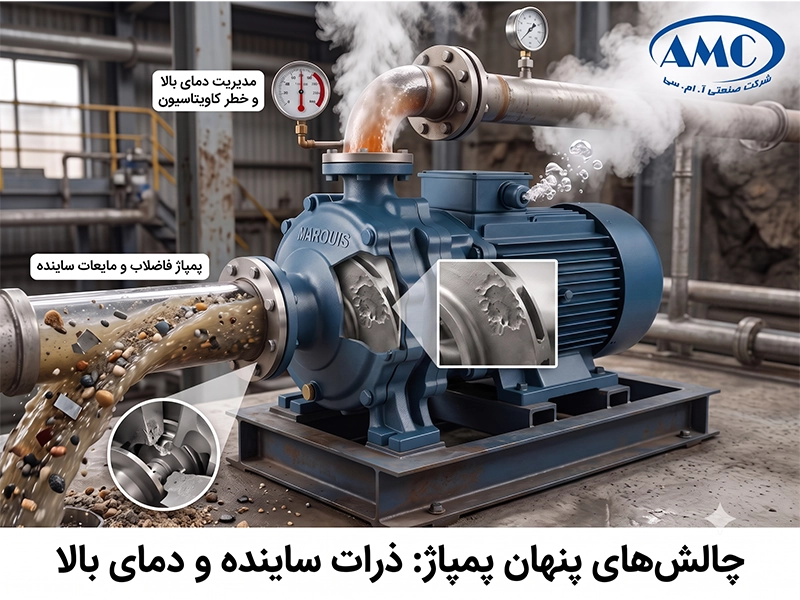

دمای سیال یکی از عوامل مهم در انتخاب پمپ مناسب است؛ زیرا تغییر دما میتواند بر ویسکوزیته، فشار بخار و رفتار شیمیایی سیال تأثیر بگذارد. همچنین دمای بالا یا پایین ممکن است سازگاری متریال بدنه، قطعات داخلی، آببندها و سیلهای مکانیکی پمپ را تغییر دهد.
با افزایش دمای سیال، فشار بخار آن نیز ممکن است افزایش یابد؛ در نتیجه حاشیه NPSH کاهش پیدا کرده و احتمال بروز کاویتاسیون در پمپ بیشتر میشود. به همین دلیل، هنگام انتخاب الکتروپمپ باید دمای کاری سیال در کنار شرایط مکش، فشار سیستم و محدودیتهای اعلامشده از سوی سازنده بررسی شود تا پمپ در محدودهای ایمن و پایدار کار کند.

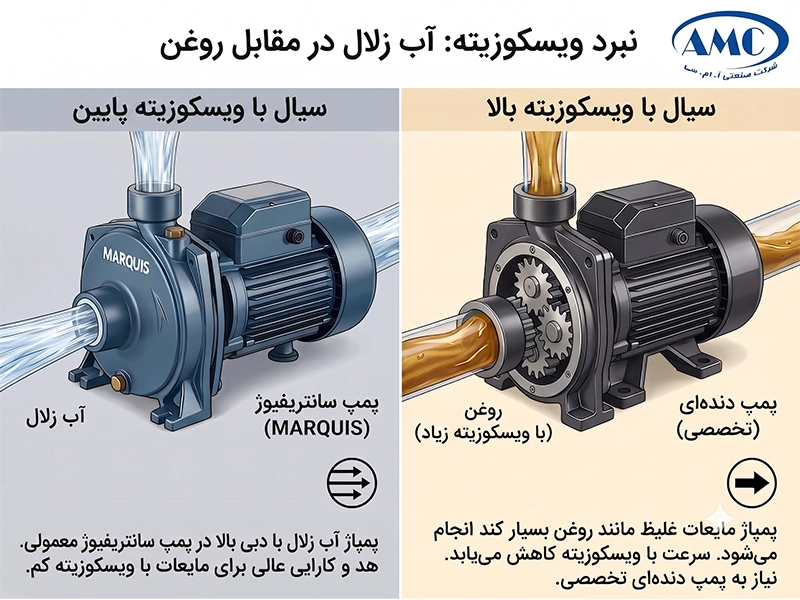

چرا ویسکوزیته بر عملکرد و انتخاب الکتروپمپ اثر میگذارد؟
افزایش ویسکوزیته سیال معمولاً میتواند دبی، هد و بازده برخی پمپهای جریان شعاعی را نسبت به عملکرد آنها با آب کاهش دهد و در عین حال، توان ورودی موردنیاز پمپ را تغییر داده یا افزایش دهد. این موضوع بهویژه برای پمپهای جریان شعاعی با طراحی متعارف، در محدوده مجاز عملکرد و هنگام پمپاژ سیالات نیوتنی با ویسکوزیته بیشتر از آب اهمیت دارد؛ بنابراین نباید این رفتار را به همه انواع پمپها یا تمام سیالات تعمیم داد.
منحنیهای عملکرد بسیاری از پمپها بر اساس آزمایش با آب تهیه میشوند. برای سیالات نیوتنی غلیظتر از آب ممکن است لازم باشد منحنی عملکرد پمپ مطابق روشها و محدودههای استاندارد تصحیح شود. در مقابل، برای سیالات غیرنیوتنی مانند برخی لجنها، دوغابها و پلیمرها، رفتار رئولوژیکی سیال و افتهای سیستم باید بهصورت جداگانه ارزیابی شوند و استفاده از یک مقدار ثابت برای ویسکوزیته ممکن است برای انتخاب دقیق پمپ کافی نباشد.
در برخی کاربردهای دارای ویسکوزیته بالا، پمپهای جابهجایی مثبت ممکن است از نظر عملکرد گزینه مناسبتری باشند؛ بااینحال، انتخاب آنها به عواملی مانند فشار، دبی، وجود ذرات جامد و الزامات حفاظتی سیستم وابسته است. در نهایت، انتخاب فناوری مناسب پمپ باید بر اساس نقطه کار، منحنی سیستم، مشخصات سیال، مستندات سازنده و بررسی مهندسی انجام شود.
سازگاری شیمیایی و اهمیت انتخاب جنس مواد (متریال)
سازگاری شیمیایی سیال با اجزای پمپ باید جدا از عملکرد هیدرولیکی بررسی شود. ممکن است یک پمپ از نظر هیدرولیکی توانایی جابهجایی یک سیال شیمیایی را داشته باشد، اما ناسازگاری متریال با آن سیال میتواند به خوردگی، تورم، تردی، نشتی یا خرابی زودهنگام قطعات منجر شود.
تمام قطعاتی که با سیال در تماس هستند، از جمله بدنه و پوششها، پروانه یا عضو جابهجاکننده، شفت یا بوش، آببند مکانیکی، اورینگ، گسکت، دیافراگم و ولوها، بسته به طراحی پمپ، باید از نظر سازگاری شیمیایی بررسی شوند. هیچ متریالی برای تمام مواد شیمیایی مناسب نیست و انتخاب جنس قطعات به عواملی مانند ترکیب دقیق سیال، pH، غلظت، دما، ناخالصیها، فشار، مدت تماس و شرایط بهرهبرداری بستگی دارد.
سازگاری متریال باید بر اساس راهنمای مقاومت شیمیایی و تأیید سازنده برای سیال، غلظت، دما و شرایط واقعی سرویس بررسی شود. استفاده از یک جدول عمومی یا دیتاشیت بهتنهایی نمیتواند سازگاری کامل را تضمین کند. همچنین برای سیالات سمی، قابلاشتعال، واکنشپذیر یا فرّار، مواردی مانند کنترل نشتی، نوع آببندی، تهویه، حفاظت انفجاری و الزامات ایمنی محل نصب باید توسط تیم مهندسی فرایند و HSE بررسی شوند.
چه نوع پمپی برای چه سیالی مناسب است؟
نوع و مشخصات سیال از مهمترین عوامل در انتخاب پمپ مناسب هستند. «الکتروپمپ» نام یک فناوری هیدرولیکی مشخص نیست، بلکه به مجموعهای از پمپها گفته میشود که توسط موتور الکتریکی به حرکت درمیآیند. سازگاری پمپ با سیال نیز به بخش هیدرولیکی، متریال قطعات، نوع آببندی و شرایط واقعی سیستم بستگی دارد.
پمپهای گریز از مرکز در بسیاری از کاربردهای مربوط به مایعات کمویسکوزیته و نسبتاً تمیز مورد استفاده قرار میگیرند. برای برخی سیالات غلیظ، پمپهای جابهجایی مثبت ممکن است گزینه مناسبتری باشند. در بعضی فرایندها نیز پمپهای دیافراگمی یا فناوریهای دیگر با توجه به نیاز به کنترل نشتی، حساسیت برشی سیال یا میزان خورندگی بررسی میشوند.
اصطلاح پمپ شیمیایی نیز به یک فناوری واحد اشاره نمیکند. یک پمپ تنها زمانی برای یک سرویس شیمیایی مشخص مناسب است که عملکرد هیدرولیکی، متریال تمام اجزای در تماس با سیال، سیستم آببندی و شرایط عملیاتی آن برای همان سیال تأیید شده باشند.
این دستهبندی تنها یک راهنمای اولیه برای انتخاب پمپ است. مناسببودن نهایی هر فناوری به مشخصات سیال، دبی، هد، شرایط مکش، NPSH، نقطه کار، نحوه بهرهبرداری و محدودیتهای اعلامشده از سوی سازنده بستگی دارد.

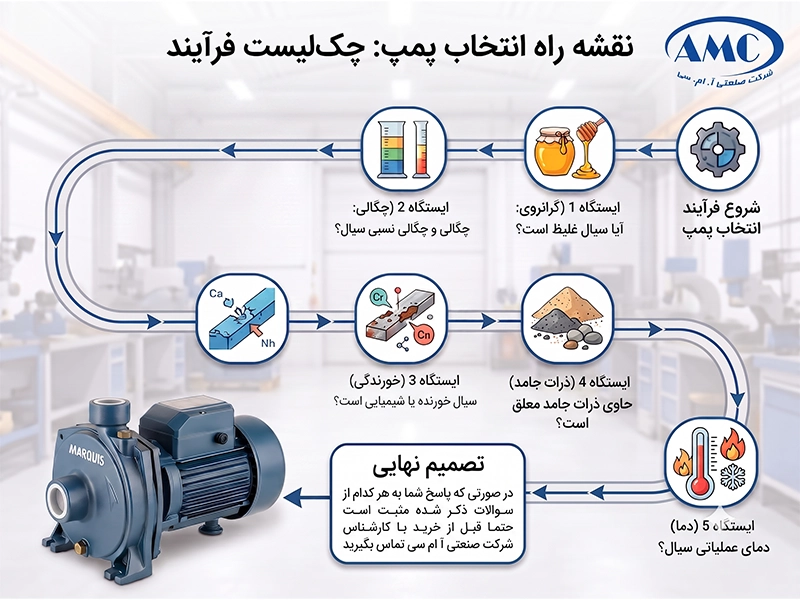

چکلیست ارزیابی سیال پیش از انتخاب الکتروپمپ
این چکلیست برای جمعآوری اطلاعات اولیه سیال طراحی شده است و بهتنهایی برای انتخاب نهایی پمپ کافی نیست. علاوه بر مشخصات سیال، پارامترهایی مانند دبی، هد، منحنی سیستم، NPSH، شرایط مکش، نحوه بهرهبرداری، برق و کنترل و الزامات ایمنی نیز باید مشخص شوند.
- نوع و ماهیت سیال: نام دقیق، ترکیب، غلظت، ناخالصیها، pH و تغییرات احتمالی آن چیست؟
- ویسکوزیته: ویسکوزیته سیال در دمای کاری چقدر است و آیا سیال نیوتنی است یا غیرنیوتنی؟
- چگالی نسبی: مقدار چگالی نسبی سیال در دمای کاری مشخص شده است؟
- سازگاری شیمیایی: آیا تمام قطعات در تماس با سیال و اجزای آببندی برای این سیال تأیید شدهاند؟
- ذرات جامد و گاز همراه: اندازه، شکل، غلظت، میزان سایندگی، الیافیبودن، تمایل به تهنشینی و مقدار گاز همراه مشخص شده است؟
- دما و فشار بخار: دمای کاری و تأثیر آن بر NPSH، احتمال کاویتاسیون و سازگاری متریال بررسی شده است؟
- شرایط سیستم: دبی، هد کل، منحنی سیستم، شرایط مکش و نحوه بهرهبرداری مشخص هستند؟
- ایمنی: سمیت، اشتعالپذیری، واکنشپذیری، کنترل نشتی و الزامات ایمنی محل نصب بررسی شدهاند؟
- مدارک مرجع: تأیید سازنده، منحنی اصلاحشده پمپ و سایر مستندات فنی مرتبط در دسترس هستند؟
هر موردی که پاسخ دقیق و مشخصی برای آن وجود ندارد، باید پیش از خرید، نصب یا بهرهبرداری از الکتروپمپ با تیم مهندسی و سازنده بررسی شود.
پرسشهای متداول
برای سیالات خورنده چه پمپی مناسب است؟
در انتخاب پمپ برای سیالات خورنده، سازگاری تمام قطعاتی که با سیال در تماس هستند اهمیت زیادی دارد. نوع فناوری پمپ نیز باید متناسب با شرایط سرویس انتخاب شود. برخی پمپهای دیافراگمی، مگنتی یا دیگر فناوریها ممکن است برای یک کاربرد مشخص مناسب باشند، اما نام فناوری بهتنهایی تضمینکننده سازگاری نیست. ترکیب و غلظت سیال، pH، دما و شرایط واقعی بهرهبرداری باید بررسی و با تأیید سازنده تطبیق داده شوند.
چه عواملی در انتخاب پمپ مؤثر هستند؟
خواص سیال مانند ویسکوزیته، چگالی، خورندگی، وجود ذرات جامد و دمای سیال از عوامل مهم در انتخاب پمپ هستند. بااینحال، انتخاب نهایی به پارامترهایی مانند دبی، هد، منحنی سیستم، NPSH، شرایط مکش، نقطه کار، نحوه بهرهبرداری و الزامات ایمنی نیز بستگی دارد.
تفاوت پمپ آب و پمپ مواد شیمیایی چیست؟
تفاوت پمپ آب و پمپ مواد شیمیایی فقط به جنس قطعات و نوع آببندی محدود نمیشود. طراحی هیدرولیکی، فناوری پمپ، روش کنترل نشتی، فشار و دمای کاری، نوع محرک و الزامات ایمنی نیز ممکن است متفاوت باشند. پمپهای معمولی آب اغلب برای سیالاتی با ویژگیهای نزدیک به آب طراحی میشوند و استفاده از آنها برای مواد شیمیایی باید بهصورت جداگانه بررسی و تأیید شود.
آیا مایعات غلیظ قابل پمپاژ هستند؟
بله، بسیاری از مایعات غلیظ قابل پمپاژ هستند، اما نوع پمپ و نقطه کار اهمیت زیادی دارد. در برخی کاربردها، پمپهای جابهجایی مثبت میتوانند گزینه مناسبتری باشند. بااینحال، نمیتوان یک محدوده ثابت از ویسکوزیته را برای همه سیالات و تمام انواع پمپها در نظر گرفت.
آیا وجود ذرات جامد در انتخاب پمپ اهمیت دارد؟
بله. نوع، اندازه، شکل، غلظت، میزان سایندگی، الیافیبودن و تمایل ذرات به تهنشینی میتوانند بر انتخاب پمپ تأثیر بگذارند. همچنین وجود گاز همراه، میزان گذر آزاد و طراحی پروانه باید بررسی شوند. این مشخصات باید با محدودیتها و الزامات اعلامشده در مستندات سازنده پمپ تطبیق داده شوند.
برای جابهجایی مایعات لبنی چه پمپی مناسب است؟
برای جابهجایی مایعات لبنی معمولاً از پمپهایی با قطعات در تماس با سیال از جنس استنلس استیل استفاده میشود. علاوه بر جنس متریال، طراحی بهداشتی پمپ، قابلیت شستوشو، نوع آببندی و سازگاری آن با شرایط فرایند نیز باید در انتخاب پمپ مناسب برای صنایع لبنی بررسی شود.
