روغنکاری الکتروپمپ؛ راهنمای انتخاب روغن، گریس و دوره سرویس
روغنکاری اصولی الکتروپمپهای صنعتی یکی از مهمترین عوامل در افزایش قابلیت اطمینان تجهیزات، کاهش استهلاک و جلوگیری از خرابیهای ناگهانی است. بخش قابلتوجهی از مشکلات بلبرینگها و الکتروموتورها به انتخاب نامناسب روانکار، کمبود یا تزریق بیش از حد گریس و رعایت نکردن دورههای صحیح سرویس مربوط میشود.
یکی از اشتباهات رایج در محیطهای صنعتی، یکسان در نظر گرفتن سیستم روانکاری الکتروموتور و بخش پمپ است؛ درحالیکه این دو قسمت از نظر ساختار مکانیکی، شرایط بارگذاری و نوع روانکار موردنیاز تفاوت دارند.
در این مقاله، اصول انتخاب روغن و گریس، نحوه محاسبه مقدار روانکار، دورههای پیشنهادی سرویس و مهمترین خطاهای رایج در روغنکاری الکتروپمپ صنعتی بررسی میشوند.
روغنکاری الکتروپمپ چیست و چه بخشهایی روانکاری میشوند؟
روغنکاری الکتروپمپ به ایجاد یک لایه روانکننده میان اجزای متحرک و ثابت گفته میشود که وظیفه آن کاهش اصطکاک، کنترل حرارت و جلوگیری از سایش قطعات است.

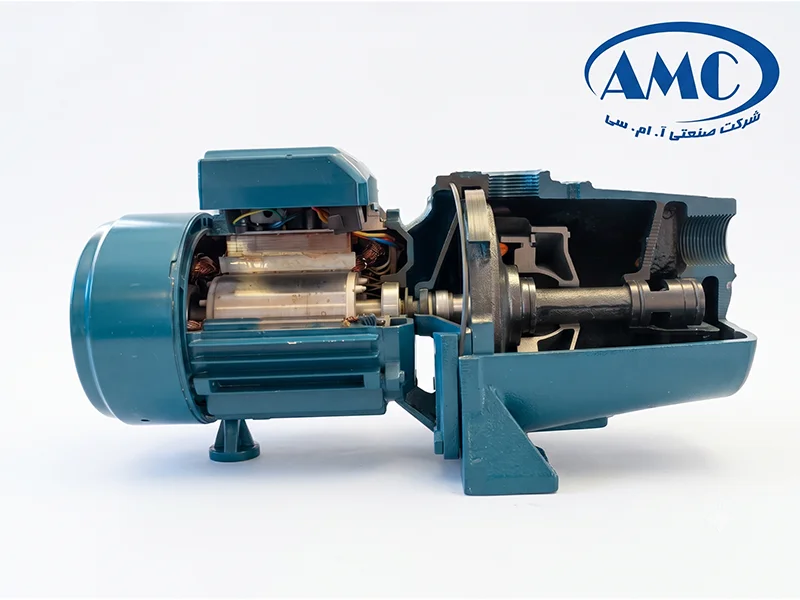

در یک مجموعه الکتروپمپ، دو بخش اصلی ممکن است به روانکاری نیاز داشته باشند:
- بلبرینگهای الکتروموتور
- بلبرینگهای بخش پمپ یا Pump End
نکته مهم این است که این دو قسمت الزاماً از یک نوع روانکار استفاده نمیکنند. بلبرینگهای الکتروموتور معمولاً با گریس صنعتی روانکاری میشوند، درحالیکه در بسیاری از طراحیهای بخش پمپ، از سیستم حمام روغن استفاده میشود.
صدای غیرعادی، افزایش دمای هوزینگ، افزایش لرزش و کاهش راندمان میتوانند از نشانههای اولیه نیاز تجهیز به بررسی و سرویس و نگهداری الکتروپمپ باشند.

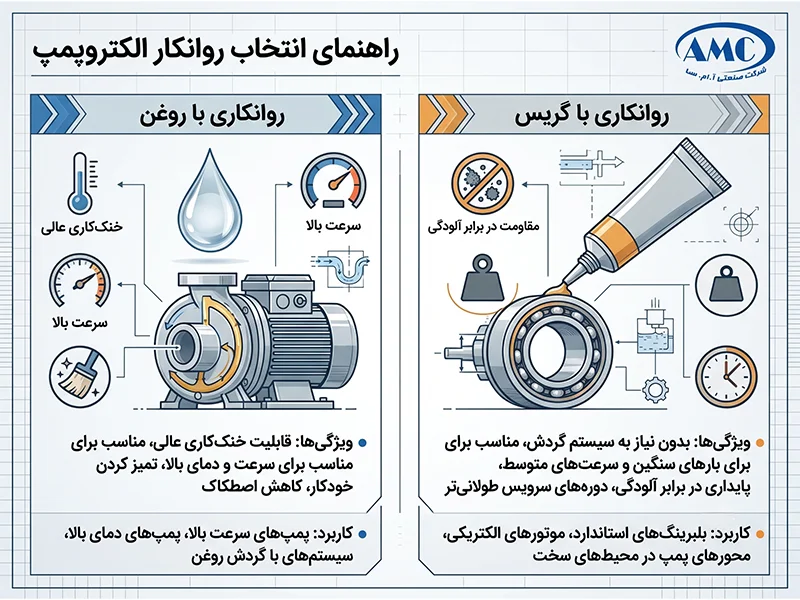

تفاوت روانکاری الکتروموتور و بخش پمپ
الکتروموتور و بخش هیدرولیکی پمپ دارای ساختار و شرایط کاری متفاوتی هستند. بنابراین استفاده از یک روش یا روانکار یکسان برای هر دو بخش میتواند باعث کاهش عمر بلبرینگها و ایجاد خرابی زودهنگام شود.
مقایسه سیستمهای روانکاری الکتروپمپ
| مشخصه فنی | بخش الکتروموتور | بخش پمپ |
|---|---|---|
| نوع روانکار | گریس صنعتی | روغن صنعتی |
| روش روانکاری | گریسخور و گریسگان | حمام روغن، ترازنما یا سیستم روغنکاری |
| مرجع انتخاب | DIN 51825 و NLGI | ISO 3448 و ISO VG |
| پارامتر مهم | مقدار صحیح گریس | سطح و گرید مناسب روغن |
به همین دلیل، پیش از هرگونه سرویس باید ابتدا نوع بلبرینگ، سیستم روانکاری و دستورالعمل سازنده تجهیز بررسی شود.
انتخاب ویسکوزیته روغن و گرید گریس
انتخاب گرید مناسب روانکار بر ضخامت فیلم روغن میان سطوح فلزی و در نتیجه بر میزان اصطکاک و دمای بلبرینگ تأثیر مستقیم دارد.
در انتخاب روغن یا گریس نباید صرفاً نام برند ملاک قرار گیرد. مشخصات فنی روانکار در برگه TDS باید با نیاز پمپ و توصیه سازنده مطابقت داشته باشد.
انتخاب گرید ISO VG بر اساس شرایط کاری
| شرایط محیطی | گرید پیشنهادی اولیه | دلیل |
|---|---|---|
| محیط سرد، زیر ۱۰ درجه سانتیگراد | ISO VG 32 | حفظ روانی روغن هنگام استارت |
| محیط معتدل، ۱۰ تا ۳۵ درجه | ISO VG 46 یا ISO VG 68 | ایجاد روانی مناسب در شرایط معمول |
| محیط بسیار گرم، بالاتر از ۳۵ درجه | ISO VG 100 | کاهش اثر رقیقشدن روغن در دمای بالا |
نکته مهم: این جدول تنها یک راهنمای اولیه است و دستورالعمل سازنده پمپ همیشه اولویت دارد. انتخاب روغن تنها بر اساس دمای محیط کافی نیست و عواملی مانند سرعت، نوع بلبرینگ، بار و دمای واقعی روغن نیز باید بررسی شوند.
برای بررسی اطلاعاتی مانند توان، دور موتور، ولتاژ و سایر مشخصات پمپ نیز میتوانید از راهنمای جامع پلاکخوانی پمپ آب و الکتروموتور استفاده کنید.
نمونه روانکارهای موجود در بازار ایران
معادلهای زیر صرفاً بر اساس گریدهای مشابه روانکار دستهبندی شدهاند. پیش از استفاده باید مشخصات فنی روز محصول با دستورالعمل تجهیز مقایسه شود.
| گرید | بهران | پارس | ایرانول |
|---|---|---|---|
| ISO VG 46 | بهران بردبار ۴۶ / H46 | پارس هیدرولیک ۴۶ | ایرانول هیدرولیک ۴۶ |
| ISO VG 68 | بهران بردبار ۶۸ / ارس ۶۸ | پارس ارس ۶۸ | ایرانول ریزان ۶۸ |
| ISO VG 100 | بهران بردبار ۱۰۰ | پارس ارس ۱۰۰ | ایرانول الوند ۱۰۰ |
| NLGI 2 | بهران شایان ۲ | پارس ماهان ۲ | ایرانول گریس لیتیوم ۲ |
توجه: مشابه بودن گرید ویسکوزیته به معنی یکسان بودن کامل دو روانکار نیست. نوع روغن پایه، افزودنیها و سازگاری شیمیایی نیز اهمیت دارند.

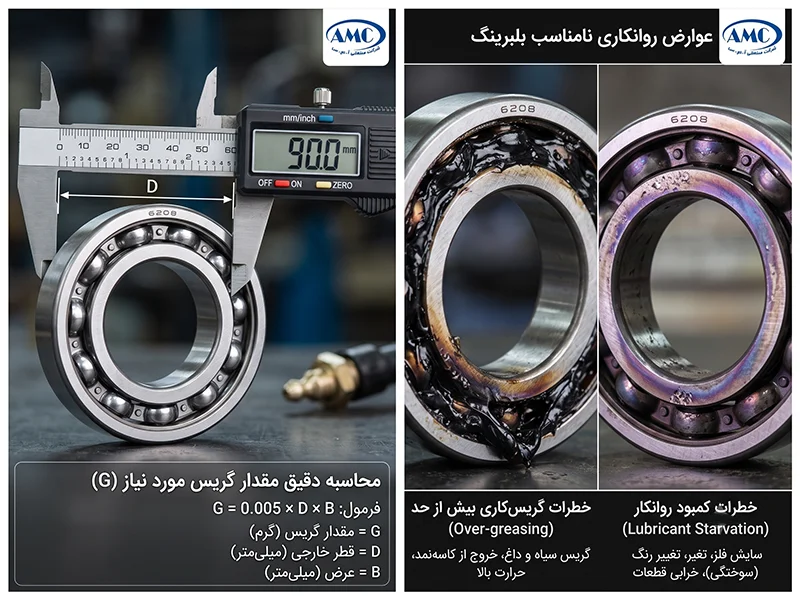

محاسبه مقدار گریس موردنیاز بلبرینگ
مقدار گریس یکی از مهمترین موضوعات در نگهداری بلبرینگ الکتروموتور است. تزریق بیش از حد گریس همانقدر میتواند آسیبزا باشد که کمبود روانکار.
یکی از روابط مورد استفاده برای تخمین مقدار گریس به صورت زیر است:
G = 0.005 × D × B
که در آن G مقدار گریس بر حسب گرم، D قطر خارجی بلبرینگ بر حسب میلیمتر و B عرض بلبرینگ بر حسب میلیمتر است.

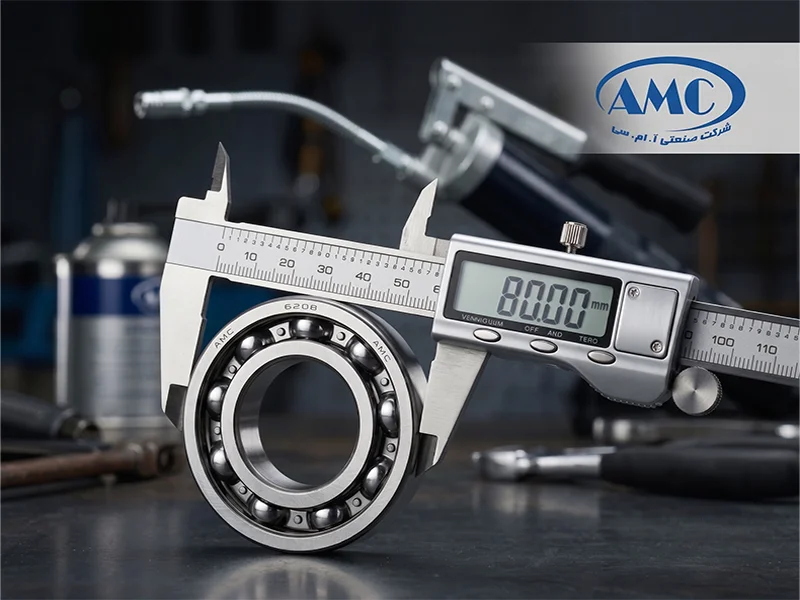

مثال برای بیرینگ 6208
اگر:
D = 80 mm
B = 18 mm
خواهیم داشت:
G = 0.005 × 80 × 18 = 7.2 گرم
بنابراین مقدار تقریبی گریس موردنیاز حدود ۷.۲ گرم خواهد بود.
شماره دقیق بلبرینگ باید از روی خود بلبرینگ یا مستندات پمپ مشخص شود و اطلاعات فنی دستگاه نیز از روی پلاک پمپ و الکتروموتور و کاتالوگ سازنده بررسی شود.
یک اشتباه رایج در گریسکاری
تعداد دفعات فشردن گریسگان معیار دقیقی برای تعیین مقدار گریس نیست؛ زیرا خروجی گریسگانهای مختلف با یکدیگر تفاوت دارد.
بنابراین بهتر است ابتدا مقدار خروجی هر پمپ گریسگان اندازهگیری و سپس مقدار موردنیاز محاسبه شود.
دوره تعویض روغن و گریس الکتروپمپ
بهترین روش تعیین دوره سرویس، استفاده از دستورالعمل سازنده و پایش وضعیت پمپ از طریق دما، لرزش و وضعیت روانکار است.
بااینحال، برای ارزیابی اولیه میتوان شرایط کاری را به شکل زیر دستهبندی کرد:
| شرایط کارکرد | دوره تقریبی بررسی/تعویض روغن پمپ | دوره تقریبی گریسکاری موتور |
|---|---|---|
| محیط گرم و پرگردوغبار | حدود ۱۵۰۰ ساعت یا ۳ ماه | حدود ۱۰۰۰ ساعت |
| محیط صنعتی معتدل | حدود ۳۰۰۰ ساعت یا ۶ ماه | حدود ۳۰۰۰ ساعت |
| کارکرد منقطع یا Standby | حدود ۴۰۰۰ ساعت یا سالانه | حدود ۵۰۰۰ ساعت |
این اعداد باید بهعنوان راهنمای اولیه در نظر گرفته شوند و برنامه واقعی سرویس باید بر اساس دستورالعمل سازنده و شرایط پمپ تنظیم شود.
عوارض روانکاری نامناسب الکتروپمپ
یکی از باورهای اشتباه این است که هرچه مقدار روغن یا گریس بیشتر باشد، حفاظت از بلبرینگ نیز بیشتر خواهد شد.
در واقع، هم کمبود روانکار و هم روانکاری بیش از حد میتوانند باعث آسیب جدی به بیرینگ شوند.
خطرات گریسکاری بیش از حد (Over-Greasing)
زمانی که حجم زیادی گریس وارد بلبرینگ شود، فضای آزاد داخلی کاهش پیدا میکند و اجزای غلتان مجبور به حرکت در حجم زیادی از گریس میشوند.
این اتفاق باعث افزایش مقاومت حرکتی، افزایش اصطکاک و بالا رفتن دمای بلبرینگ میشود.
از مهمترین نشانههای گریس کاری بیش از حد میتوان به افزایش سریع دمای هوزینگ بعد از گریسکاری، خروج گریس داغ از مسیرهای تخلیه، افزایش صدای موتور، افزایش فشار داخل محفظه بلبرینگ و آسیب احتمالی به سیل مکانیکی اشاره کرد.
در صورت مشاهده افزایش غیرعادی دما پس از گریسکاری، مقدار گریس و مسیر تخلیه باید بررسی شود.
خطرات کمبود روانکار
در صورت کمبود گریس یا روغن، ضخامت لایه روانکننده کاهش پیدا میکند و تماس مستقیم سطوح فلزی افزایش مییابد.
نتیجه این وضعیت میتواند شامل صدای تیز و غیرعادی بلبرینگ، افزایش حرارت، سایش موضعی، افزایش ارتعاش، کاهش عمر بلبرینگ و در نهایت خرابی پمپ باشد.
البته لرزش، افزایش دمای پمپ و صدای غیرعادی همیشه فقط ناشی از روانکاری نیستند و در برخی شرایط باید عواملی مانند کاویتاسیون و شرایط مکش پمپ نیز بررسی شوند.
سازگاری گریسها و روغنهای صنعتی
یکی دیگر از نکات مهم در نگهداری تجهیزات، سازگاری روانکار جدید با روانکار قبلی است.
گریسها ممکن است از روغنهای پایه و افزودنیهای متفاوتی ساخته شده باشند و مخلوط کردن دو گریس ناسازگار میتواند خواص مکانیکی آنها را تغییر دهد.
بنابراین در صورت تغییر نوع یا گرید گریس، ابتدا نوع گریس قبلی و سازگاری دو محصول بررسی شود و در صورت نیاز، هوزینگ و مسیر روانکاری پاکسازی شده و روانکار جدید مطابق دستورالعمل سازنده استفاده شود.
مراحل تعویض روغن الکتروپمپ صنعتی
برای تعویض اصولی روغن، رعایت مراحل زیر توصیه میشود.
۱. قطع برق و ایمنسازی تجهیز
الکتروپمپ را خاموش کرده و برق اصلی دستگاه را قطع کنید. در محیطهای صنعتی، استفاده از پروتکل LOTO برای جلوگیری از روشنشدن ناخواسته تجهیز اهمیت زیادی دارد.
۲. تمیز کردن اطراف محفظه روغن
پیش از باز کردن پیچ تخلیه یا درپوش روغن، گردوغبار و آلودگی اطراف آن را پاک کنید تا ذرات خارجی وارد هوزینگ نشوند. برای آشنایی بیشتر با اصول تمیزکاری و نکاتی که هنگام سرویس باید رعایت شوند، مقاله آموزش شستوشوی الکتروپمپ را نیز مطالعه کنید.
۳. تخلیه روغن قدیمی
روغن قبلی را از محل تخلیه خارج کنید. تخلیه در شرایطی که روغن هنوز کمی گرم است میتواند خروج رسوبات و آلودگیها را آسانتر کند.
۴. بررسی و پاکسازی محفظه
در صورت نیاز و مطابق دستورالعمل سازنده، محفظه روغن باید پاکسازی شود.
۵. افزودن روغن جدید
روغن جدید با گرید صحیح را اضافه کنید و سطح آن را مطابق نشانه موجود روی Sight Glass یا دستورالعمل سازنده تنظیم کنید.
بیش از حد پر کردن هوزینگ روغن نیز میتواند باعث افزایش دما و ایجاد کف شود.
نحوه صحیح گریسکاری الکتروموتور
پیش از گریسکاری باید مشخص شود موتور قابلیت Regreasing دارد یا بیرینگ آن بهصورت مادامالعمر گریسکاری شده است.
در موتورهایی که دارای گریسخور هستند، از نوع گریس توصیهشده توسط سازنده استفاده کنید، مقدار گریس را محاسبه کنید، مسیر خروج گریس قدیمی را بررسی کنید، از تزریق سریع و بیش از حد گریس جلوگیری کنید و پس از گریسکاری دمای بلبرینگ را کنترل کنید.
در تجهیزاتی که دارای Grease Relief Plug هستند، روش باز کردن و بستن پلاگ باید مطابق دستورالعمل سازنده همان موتور انجام شود.
برای دسترسی به اطلاعات محصولات و مستندات موجود AMC نیز میتوانید بخش کاتالوگهای AMC را بررسی کنید. (AMC Group)
برنامه نگهداری پیشگیرانه الکتروپمپ
پایش مداوم وضعیت پمپ میتواند خرابی بلبرینگ را پیش از رسیدن به مرحله بحرانی مشخص کند.
| نشانه | روش بررسی | اقدام پیشنهادی |
|---|---|---|
| افزایش دما نسبت به شرایط عادی | ترموگرافی یا دماسنج | بررسی سطح روانکار و شرایط بلبرینگ |
| افزایش ارتعاش | آنالیز ارتعاش | بررسی بلبرینگ، همراستایی و روانکاری |
| روغن کدر یا شیری | بررسی Sight Glass | بررسی احتمال ورود آب یا سیال |
| رسیدن به ساعت سرویس | ساعت کارکرد | اجرای برنامه نگهداری دورهای |
راهنمای عیبیابی سریع روانکاری الکتروپمپ
| مشکل مشاهدهشده | بررسی اولیه |
|---|---|
| افزایش دمای بلبرینگ بعد از گریسکاری | احتمال تزریق بیش از حد گریس را بررسی کنید |
| صدای تیز از بلبرینگ | مقدار و وضعیت روانکار را بررسی کنید |
| روغن شیری یا کدر | احتمال ورود آب یا سیال به محفظه را بررسی کنید |
| خروج مقدار زیاد گریس داغ | احتمال گریس کاری بیش از حد و انسداد مسیر تخلیه را بررسی کنید |
| افزایش لرزش همراه با حرارت | وضعیت بلبرینگ، روانکاری و همراستایی بررسی شود |
جمعبندی
روغنکاری صحیح الکتروپمپ تنها به اضافه کردن مقداری گریس یا روغن محدود نمیشود. یک برنامه اصولی روانکاری باید بر سه پایه اصلی استوار باشد:
- تفکیک سیستم روانکاری الکتروموتور از بخش پمپ
- انتخاب روانکار مناسب
- تعیین مقدار و دوره سرویس بر اساس شرایط واقعی پمپ
تزریق بیش از حد گریس، استفاده از روغن با ویسکوزیته نامناسب، مخلوط کردن روانکارهای ناسازگار و رعایت نکردن برنامه سرویس از مهمترین عواملی هستند که میتوانند عمر بلبرینگ و در نهایت عمر کل الکتروپمپ را کاهش دهند.
در نهایت، مشخصات اعلامشده از سوی سازنده پمپ باید همواره در اولویت قرار گیرد. اگر برای انتخاب روانکار، تعیین دوره سرویس، عیبیابی یا انتخاب پمپ مناسب نیاز به راهنمایی تخصصی دارید، میتوانید با کارشناسان شرکت صنعتی AMC در ارتباط باشید.(AMC Group)
پرسشهای متداول
بهترین گریس برای بلبرینگ الکتروموتور چیست؟
گریس مناسب باید بر اساس نوع بلبرینگ، سرعت موتور، دمای کاری، نوع تیکنر و توصیه سازنده انتخاب شود. NLGI 2 یکی از گریدهای رایج در بسیاری از الکتروموتورهاست، اما نمیتوان آن را برای تمام موتورها بهصورت عمومی تجویز کرد.
چگونه بفهمیم بلبرینگ بیش از حد گریسکاری شده است؟
افزایش سریع دمای هوزینگ بعد از گریسکاری، خروج گریس اضافی و تغییر صدای بیرینگ از مهمترین نشانههایی هستند که میتوانند احتمال گریس کاری بیش از حد را مطرح کنند.
آیا میتوان روغنهای صنعتی برندهای مختلف را با یکدیگر مخلوط کرد؟
صرفاً یکسان بودن گرید ISO VG برای تضمین سازگاری کافی نیست. نوع روغن پایه و افزودنیهای دو محصول نیز باید بررسی شوند. در صورت عدم اطمینان، از مخلوط کردن آنها خودداری کنید.
هر چند وقت یک بار باید روغن پمپ صنعتی تعویض شود؟
یک زمان ثابت برای تمام پمپها وجود ندارد. ساعت کارکرد، دمای محیط، میزان آلودگی و نوع تجهیز همگی بر دوره تعویض تأثیر دارند. برنامه اعلامشده توسط سازنده باید معیار اصلی باشد.
تفاوت NLGI 2 و NLGI 3 چیست؟
عدد NLGI نشاندهنده قوام یا سفتی گریس است. NLGI 3 از NLGI 2 سفتتر است. انتخاب میان آنها باید بر اساس نوع ببلبرینگ، سرعت، جهت نصب موتور و توصیه سازنده انجام شود.
چه علائمی نشان میدهد الکتروپمپ به سرویس روانکاری نیاز دارد؟
صدای غیرطبیعی بلبرینگ، افزایش دمای هوزینگ، بالا رفتن لرزش، کاهش عملکرد و تغییر رنگ یا کدر شدن روغن از مهمترین نشانههایی هستند که نیاز به بررسی سیستم روانکاری را نشان میدهند.
