خطرات انفجار الکتروموتور؛ راهنمای انتخاب الکتروموتور ضد انفجار، بوستر پمپ آتش نشانی و استانداردهای ATEX و IECEx

خلاصه اجرایی

• الکتروموتور صنعتی از سه طریق می‌تواند منبع اشتعال شود: جرقه الکتریکی، داغ شدن سطح، و تخلیه بار الکترواستاتیک.
• انتخاب موتور باید بر پایه زون‌بندیِ محل نصب (Zone 0/1/2 برای گاز و 20/21/22 برای غبار) و طبق استانداردهای ATEX 2014/34/EU و IECEx انجام شود.
• روش‌های حفاظتی Ex d، Ex e و Ex ec (Ex n قدیمی) هر کدام با سطح خطر مشخصی متناسب‌اند؛ تنها Ex d بر مبنای «مهار انفجار داخلی» کار می‌کند و بقیه پیشگیرانه‌اند.

الکتروموتور چگونه به منبع اشتعال تبدیل می‌شود؟ (سازوکارهای فیزیکی انفجار)

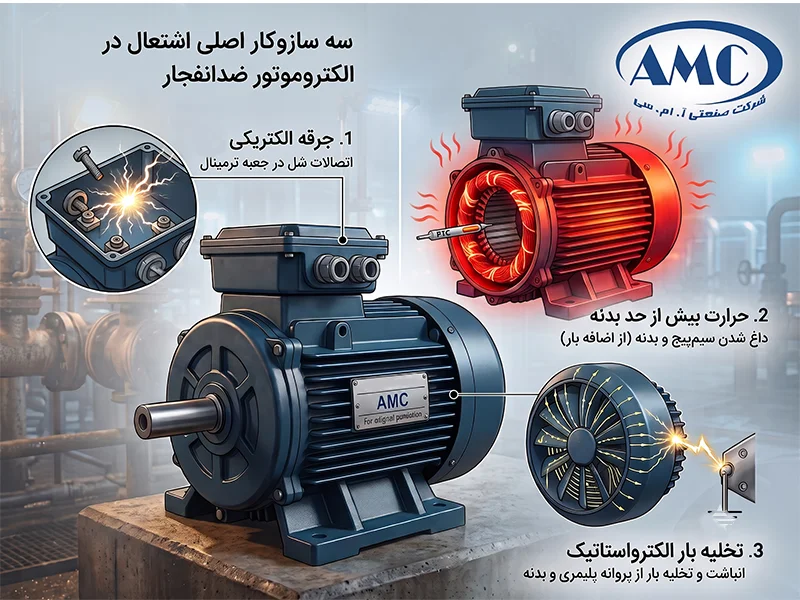

الکتروموتور در محیط‌های پرخطر از سه راه می‌تواند منبع اشتعال شود: جرقه الکتریکی، حرارت بیش از حد سطح بدنه، و تخلیه بار الکترواستاتیک. هر سه می‌توانند انرژی کافی برای آتش‌زدن مخلوط گاز یا غبار قابل انفجار را آزاد کنند.

توضیح مهم: مفهوم «مهار انفجار داخلی» فقط درباره روش Ex d (Flameproof) صادق است؛ در Ex d فرض می‌شود انفجار داخلی ممکن است رخ دهد، اما پوسته آن را مهار کرده و مانع انتقال شعله به بیرون می‌شود. در مقابل، روش‌های Ex e و Ex ec اساساً برای جلوگیری از ایجاد منبع اشتعال طراحی شده‌اند، نه مهار آن.

نکته عملی: پیش از هر تصمیم خرید، مشخص کنید موتور در چه نوع اتمسفری کار می‌کند. همین یک تفکیک، مسیر انتخاب کد حفاظتی صحیح را تعیین می‌کند.

جرقه‌های الکتریکی و خرابی‌های داخلی

برخلاف تصور رایج، در موتور القاییِ، جرقه‌زنی داخلی در حالت کار عادی رخ نمی‌دهد. منابع واقعی جرقه در موتور عبارت‌اند از: خرابی عایق، اتصالات شل ، عیب بلبرینگ، و تماس روتور-استاتور. جرقه‌زنیِ ناشی از کلیدزنی بیشتر به کلیدها و کنتاکتورهای بیرون موتور مربوط است.

روش حفاظتی Ex e (ایمنی افزایش‌یافته) برای کاهش همین ریسک‌ها طراحی شده است: با تقویت فاصله خزشی، بهبود عایق‌بندی و طراحی ایمن‌تر ترمینال‌ها.

نکته عملی: هرگز درپوش ترمینال‌باکس موتورهای پرقدرت را پیش از قطع کامل فیزیکی جریان شبکه باز نکنید.

داغ شدن بیش از حد سیم‌پیچ (اورلود حرارتی)

داغ شدن بیش از حد سیم‌پیچ، دومین سازوکار اصلی اشتعال است که اغلب از اضافه‌بار یا خنک‌کاری ناکافی ناشی می‌شود. وقتی دمای سطح بدنه از دمای خوداشتعالی گاز اطراف فراتر رود، اشتعال رخ می‌دهد.

در محیط‌های غبارآلود، لایه غبارِ متراکم روی بدنه، به‌دلیل هدایت حرارتی ضعیف، مانند عایق عمل می‌کند و گرما را حبس می‌کند. در نتیجه دمای سیم‌پیچ بالا می‌رود و ممکن است توده غبار خودبه‌خود مشتعل شود. این الگو در صنایع معدنی و غبارزای ایران اهمیت ویژه دارد.

برای پایش این خطر، سنسورهای PTC جاسازی‌شده در سیم‌پیچ افزایش دما را پیش از آستانه بحرانی تشخیص می‌دهند.

نکته عملی: سنسور PTC خود یک حسگر سوئیچی با دمای نامیِ ثابت (متناسب با کلاس عایقی) است و قابل تنظیم نیست؛ آستانه‌ی هشدار و قطع در «رله ترمیستور» پیکربندی می‌شود. انتخاب PTC با دمای نامی صحیح را به مهندس بسپارید.
همچنین برای جلوگیری از سوختن موتور در تمامی کالاهای تولیدی شرکت صنعتی آ ام سی محافظ حرارتی (اورلود) به کار رفته است؛ که در صورتی که دمای سیم پیچ به بیش از حد استاندارد برسد؛ موتور به صورت اتوماتیک خاموش شده و با این کار از سوختن موتور جلوگیری می شود.

تخلیه بار الکترواستاتیک از بدنه و پروانه

تخلیه بار الکترواستاتیک الکترو موتور کمتر شناخته‌شده اما واقعی است که از سطوح بدنه، پروانه‌های پلاستیکی و پوشش‌های رنگ ناشی می‌شود. برای مواد آنتی‌استاتیک، مقاومت سطحی باید در محدوده‌ی تقریبی ۱۰⁴ تا ۱۰⁹ اهم (طبق IEC/ISO) کنترل شود تا هم بار ساکن تخلیه شود و هم خودِ ماده منبع جرقه نشود.

پروانه‌های پلیمری معمولی در جریان هوای خشک بار ساکن انباشته می‌کنند و در شرایط مساعد می‌توانند جرقه بزنند. این سازوکار در بسیاری از منابع فارسی نادیده گرفته شده است.

نکته عملی: تمیزکاری خشک سطوح پلیمری بدنه با پارچه معمولی به‌دلیل تولید بار ساکن ممنوع است. روش سازنده را رعایت کنید و از پیوستگی اتصال زمین (سیم ارت) اطمینان حاصل کنید.

زون‌بندی مناطق مستعد انفجار (گازی و غباری)

زون‌بندی، مبنای اصلی انتخاب سطح حفاظت موتور است و محیط را بر اساس احتمال و مدت حضور اتمسفر قابل انفجار طبقه‌بندی می‌کند. اتمسفرهای گازی با زون‌های ۰، ۱ و ۲ و اتمسفرهای غباری با زون‌های ۲۰، ۲۱ و ۲۲ تعریف می‌شوند.

نکته مهم: در استانداردهای جدید، علاوه بر زون، مفهوم EPL (سطح حفاظت تجهیز: Ga/Gb/Gc برای گاز و Da/Db/Dc برای غبار) مبنای دقیق‌تری برای تطبیق تجهیز با محیط است.

نکته عملی: پیش از انتخاب موتور، زون محل نصب را با کمک مهندس HSE به‌صورت مکتوب تعیین کنید.

تفاوت زون‌های گازی (Zone 0, 1, 2)

زون‌های گازی بر اساس فرکانس و مدت حضور بخارات قابل اشتعال طبقه‌بندی می‌شوند. در Zone 0، تجهیزات الکتریکی بسیار محدودند و عمدتاً Ex ia (ایمنی ذاتی) به‌کار می‌رود؛ موتورهای دوار در این زون تقریباً استفاده نمی‌شوند.

بیشتر کاربردهای پمپ‌های صنعتی و آتش‌نشانی در Zone 1 یا Zone 2 قرار می‌گیرند. انتخاب موتور Ex d برای Zone 1 رایج است، اما تنها گزینه نیست؛ در بسیاری از پروژه‌ها ترکیب Ex e به‌همراه سیستم حفاظتی و VFD اقتصادی‌تر و رایج‌تر است. در Zone 2 معمولاً Ex ec کفایت می‌کند.

نکته عملی: اگر مرز بین زون ۱ و ۲ برای شما مبهم است، همواره موتور با سطح حفاظتی بالاتر (زون ۱) را برای ایمنی بیشتر انتخاب کنید.

زون‌بندی غباری (Zone 20, 21, 22)

زون‌بندی غباری بر اساس حضور ابر غبار یا لایه‌های غبار قابل اشتعال تعریف می‌شود. در Zone 20، غبار همواره در هوا معلق است، در حالی که در Zone 22 تنها در موارد استثنایی لایه‌های غبار شکل می‌گیرند.

طبق استاندارد IEC 60079، ذرات غبار نه تنها با جرقه، بلکه با گرمای سطح بدنه موتور نیز مشتعل می‌شوند. کد حفاظتی Ex t (یا tD) نشان‌دهنده مقاومت در برابر ورود غبار و کنترل دمای سطح است.

نکته عملی: در محیط‌های غباری، رقم اول کد IP (نفوذ غبار) تعیین‌کننده است: IP5X صرفاً نفوذ محدود غبار را مهار می‌کند، اما برای زون‌های غباری معمولاً IP6X (کاملاً نفوذناپذیر به غبار) الزامی است. انتخاب دقیق به نوع غبار، ضخامت لایه و شرایط تمیزکاری بستگی دارد.

استانداردهای حفاظتی: ATEX در مقایسه با IECEx

استاندارد ATEX یک الزام قانونی برای فروش و استفاده از تجهیزات در اتحادیه اروپاست، در حالی که IECEx یک سیستم صدور گواهینامه جهانی برای پذیرش بین‌المللی تجهیزات ضد انفجار است. در ایران، سازمان ملی استاندارد (ISIRI) متولیِ بومی‌سازی IEC 60079 و صدور مدارک تجهیزات وارداتی است.

نکته عملی: هنگام خرید موتورهای وارداتی، کد گواهی را در وب‌سایت رسمی IECEx بررسی کنید تا از اصالت گواهینامه ضد انفجار اطمینان یابید.

انواع روش‌های حفاظت در الکتروموتورهای ضد انفجار

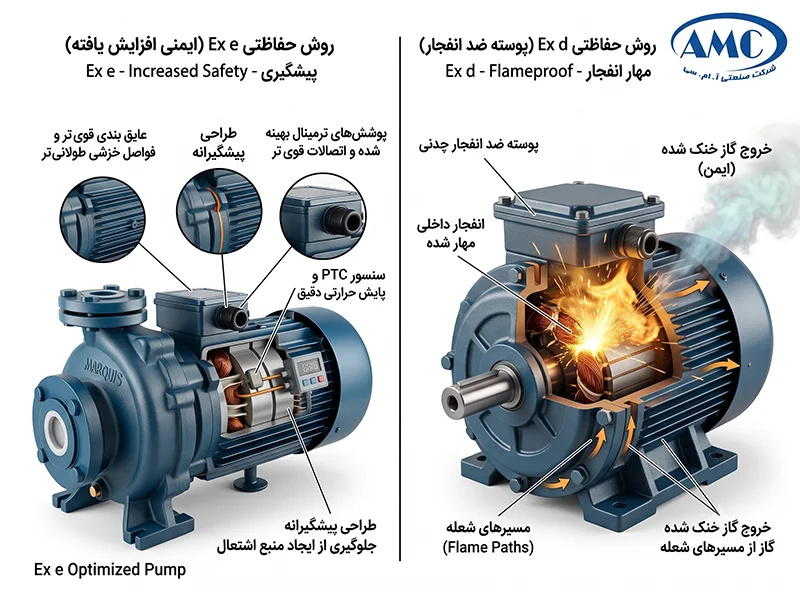

روش‌های حفاظتی، رویکردهای مهندسی متفاوتی برای جلوگیری از انتقال انرژی (حرارت یا جرقه) به محیط اطراف را دربر می‌گیرند. سه دسته اصلی شامل پوسته ضد انفجار (Ex d)، ایمنی افزایش‌یافته (Ex e) و بدون جرقه (Ex ec) بیشترین کاربرد را در پمپ‌ها دارند.

موتور پوسته ضد انفجار (Ex d – Flameproof)

موتور Ex d طوری طراحی شده است که اگر در داخل پوسته انفجار رخ دهد، بدنه فشار آن را تحمل کند. سپس شعله از طریق «مسیرهای شعله» (Flame Paths) خنک می‌شود تا به محیط بیرون سرایت نکند. طبق استاندارد IEC 60079-1، فاصله بین قطعات بدنه چنان کم و طولانی است که شعله پیش از خروج انرژی گرمایی خود را از دست می‌دهد.

این موتورها معمولاً در Zone 1 استفاده می‌شوند و دارای بدنه‌ای سنگین و مستحکم از چدن یا فولاد هستند.

موتور ایمنی افزایش‌یافته (Ex e – Increased Safety)

در روش Ex e، تمرکز بر جلوگیری از ایجاد هرگونه جرقه یا دمای بالا در قطعات داخلی و خارجی موتور است؛ با عایق‌بندی قوی‌تر، فواصل خزشی طولانی‌تر و پایش حرارتی دقیق. موتورهای Ex e سبک‌تر از Ex d هستند اما در برابر وقوع انفجار داخلی مقاوم نیستند؛ لذا تنها در محیط‌هایی استفاده می‌شوند که احتمال حضور گاز کمتر است.

موتور بدون جرقه (Ex ec / Ex n – Non-sparking)

این روش حفاظتی ساده‌ترین سطح برای Zone 2 است. توجه: اصطلاح قدیمی Ex n در نسخه‌های جدید استاندارد IEC 60079-15 با Ex ec جایگزین شده است؛ در تجهیزات نو باید مارک Ex ec را انتظار داشت. در این موتورها فرض بر این است که در کار عادی جرقه‌ای ایجاد نمی‌شود؛ ارزان‌ترند اما سطح حفاظت پایین‌تری دارند.

نکته عملی: برای پمپ‌های آتش‌نشانی که در محیط‌های پرخطر (مانند پالایشگاه) نصب می‌شوند، اولویت با موتور Ex d است.

راهنمای انتخاب و خرید موتور برای پمپ‌های آتش‌نشانی

در پمپ‌های آتش‌نشانی، «تداوم کارکرد» به اندازه «ایمنی انفجار» اهمیت دارد. موتور انتخابی باید بتواند در شرایط بحرانی بدون تریپ کاذب ناشی از سنسورهای حرارتی، تا حد امکان به کار ادامه دهد. برای خرید الکتروموتور ضد انفجار مناسب:

1. تطبیق توان: توان موتور را بر اساس منحنی پمپ، نقطه ران‌اوت (Run-out)، دبی مورد نیاز (بر اساس تعداد باکس آتش نشانی) و ارتفاع ساختمان یا پروژه تطبیق دهید.
2. درجه حفاظت IP: برای پمپ‌هایی که تحت پاشش مستقیم آب قرار می‌گیرند، حداقل IP55/IP56 لازم است. اگر محیط نصب غباری هم باشد، رقم اول کد باید به ۶ ارتقا یابد (IP6X کاملاً نفوذناپذیر به غبار)؛ مثلاً IP66.
3. گواهینامه معتبر: تأییدیه IECEx/ATEX و در ایران تأییدیه آزمایشگاه‌های مورد تأیید سازمان ملی استاندارد (ISIRI) اولویت دارند.

همچنین جهت راهنمایی کامل برای انتخاب بوستر پمپ آتش نشانی مناسب پروژه خود می توانید با کارشناسان شرکت صنعتی آ ام سی در ارتباط باشید.

سوالات متداول

آیا می‌توان موتور معمولی را با عایق‌بندی، ضد انفجار کرد؟

خیر. موتور ضد انفجار طراحی مکانیکی کاملاً متفاوتی در بدنه، مسیرهای شعله و پروانه‌های خنک‌کننده دارد. عایق‌بندی تنها بخشی از حفاظت است و تبدیل موتور معمولی به ضد انفجار در سایت عملیاتی ممنوع است و فاقد اعتبار ایمنی است.

چرا دمای سطح موتور در محیط‌های غباری بحرانی‌تر است؟

در محیط‌های غباری، ذرات روی بدنه رسوب کرده و مانند عایق حرارتی عمل می‌کنند. در نتیجه دمای داخلی موتور به‌شدت بالا می‌رود؛ سپس لایه غبار روی سطح به دمای اشتعال می‌رسد و می‌تواند موجب آتش‌سوزی در کل محوطه شود.

از کجا متوجه شویم که الکتروموتور یا پمپ آب دارای محافظ حرارتی (اورلود) هست؟

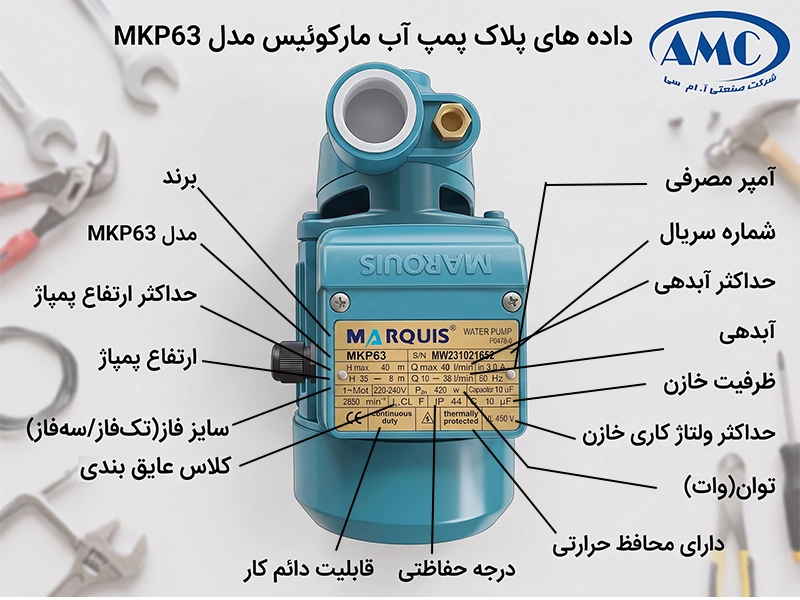

اگر روی پلاک الکتروموتور یا پمپ آب عبارت  thermally protected درج شده باشد، یعنی این پمپ آب یا الکتروموتور دارای محافظ حرارتی (اولود) می باشد.
لازم به ذکر است، در تمامی کالاهای تولیدی شرکت صنعتی آ ام سی محافظ حرارتی (اورلود) به کار رفته است.
