علت صدای الکتروموتور چیست؟ جدول عیبیابی و علائم خطر
خلاصه اجرایی
| علت صدای الکتروموتور میتواند مکانیکی، الکتریکی یا مغناطیسی، وابسته به VFD، یا ناشی از پمپ و نحوه نصب باشد. این تغییر صوتی ممکن است پیش از توقف کامل الکتروموتور از یک ناهنجاری خبر دهد؛ بااینحال، «صدا تشخیص نیست؛ سرنخ است». وزوز، زوزه یا تقتق بهتنهایی برای تعیین خرابی کافی نیست و باید همراه با محل تولید صدا، زمان وقوع، لرزش، دما، جریان و شرایط بار تفسیر شود. ابتدا علائم خطر را به مسئول فنی یا ایمنی گزارش دهید؛ سپس بررسی کنید صدا از موتور است یا بلبرینگ، فن، کوپلینگ، پمپ، کاویتاسیون یا VFD. در بوسترپمپ و سامانه اطفای حریق، هر تصمیم عملی باید مطابق رویه سایت و با نظر فرد صلاحیتدار گرفته شود. |
صدای غیرعادی الکتروموتور چرا مهم است؟
صدای غیرعادی ممکن است نخستین نشانه تغییر در وضعیت موتور یا مجموعه متصل به آن باشد، اما هر صدای تازهای به معنی خرابی قطعی نیست.
صدای الکتروموتور همیشه نشانه خرابی نیست
الکتروموتور در حالت عادی نیز بیصدا کار نمیکند. میدان مغناطیسی، چرخش روتور، عبور هوا از فن و انتقال ارتعاش به شاسی، همگی میتوانند صدای قابل شنیدنی ایجاد کنند. بلندی و ماهیت این صدا به توان، سرعت، نوع نصب، بار و ساختار موتور وابسته است.
آنچه بیشتر اهمیت دارد، تغییر نسبت به وضعیت معمول همان الکتروموتور است. موتوری که همیشه صدای یکنواخت و ملایمی داشته اما اکنون صدای ضربهای، نوسانی یا سایشی تولید میکند، باید بررسی شود؛ حتی اگر صدا هنوز بسیار بلند نباشد.
چه زمانی تغییر صدا باید جدی گرفته شود؟
تغییر صدا زمانی مهمتر میشود که با یکی از نشانههای زیر همراه باشد:
- افزایش لرزش
- بالارفتن محسوس دمای بدنه یا یاتاقان
- افت دور یا ناتوانی در راهاندازی
- تغییر غیرعادی جریان
- بوی سوختگی یا آثار داغشدگی
- نوسان فشار یا دبی پمپ
- ایجاد صدا فقط زیر بار یا پس از گرمشدن
افزایش تدریجی صدا نیز نباید صرفاً به قدیمیشدن موتور نسبت داده شود. فرسودگی بلبرینگ، شلشدن اتصالات، ناهمراستایی یا تغییر وضعیت فونداسیون ممکن است بهآرامی توسعه پیدا کنند.
چه زمانی باید الکتروموتور را فوراً متوقف کرد؟
دود، جرقه، بوی سوختگی، لرزش شدید، صدای برخورد فلزی یا گیرکردن محور، علائم هشدار جدیاند. این موارد را فوراً به مسئول فنی یا ایمنی گزارش دهید تا امکان توقف طبق رویه محل ارزیابی شود.
تصمیم توقف، ایزولهسازی یا راهاندازی مجدد باید توسط فرد صلاحیتدار و مطابق رویه ایمنی سایت اتخاذ شود. این بخش دستور مستقل برای خاموشکردن تجهیزات نیست.

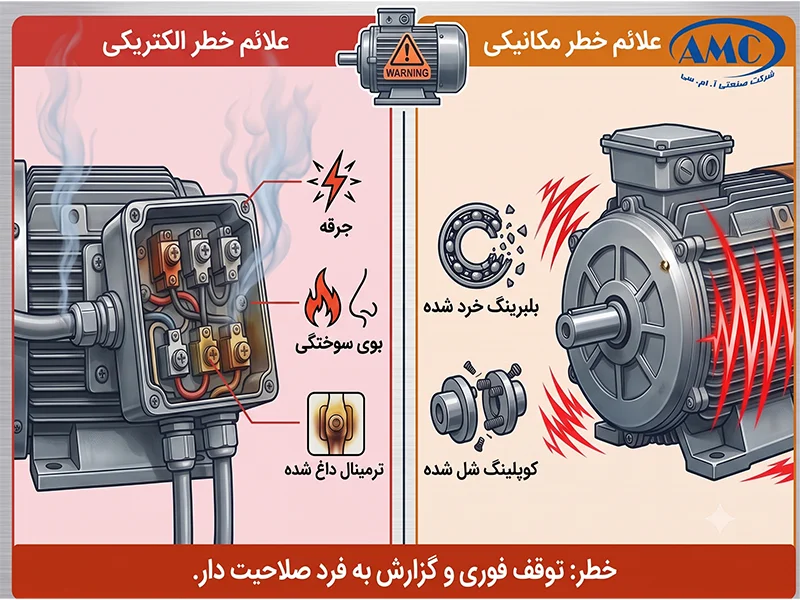

علائم خطر الکتریکی
- دود یا جرقه
- بوی سوختگی، عایق داغشده یا بوی غیرعادی ناشی از تجهیزات برقی
- تغییر رنگ ترمینال، کابل یا محفظه اتصال
- قطع مکرر حفاظت
- افت شدید دور همراه با وزوز
- ناتوانی موتور در راهاندازی
- صدای نامعمول همراه با افزایش سریع حرارت
منبع بو یا صدا نباید بدون بررسی به خود موتور نسبت داده شود. کنتاکتور، کابل، ترمینال، تابلو و VFD نیز ممکن است منشأ علائم باشند.
علائم خطر مکانیکی
صدای ساییدگی شدید، لرزش غیرعادی یا برخورد قطعات، احتمال تماس مکانیکی یا آسیب در حال توسعه را مطرح میکند. ادامه بهرهبرداری بدون ارزیابی فنی ممکن است دامنه خرابی را از یک بلبرینگ یا فن به شفت، پوسته، کوپلینگ یا موتور گسترش دهد.
گیرکردن محور، حرکت نامنظم، ضربههای شدید دورهای و جداشدن یا شلشدن اجزای محافظ نیز باید فوراً به مسئول فنی گزارش شوند.
علائم خطر در مجموعه موتور و پمپ
در سیستمهای آبرسانی، وضعیت پمپ نیز باید بررسی شود. افت ناگهانی فشار، نوسان شدید دبی، لرزش شاسی، صدای برخورد در پمپ، هواگرفتگی یا رفتار غیرعادی خط لوله ممکن است نشان دهد مشکل فقط به الکتروموتور محدود نیست.
استثنا: موتور پمپ آتشنشانی
تصمیم به خارجکردن موتور پمپ آتشنشانی از سرویس نباید بر پایه یک توصیه عمومی اینترنتی گرفته شود. این تصمیم باید با مسئول ایمنی، مسئول فنی، وضعیت پمپ رزرو، الزامات پروژه و NFPA 20 هماهنگ شود.
NFPA 20 الزامات طراحی، نصب و آزمون پمپهای آتشنشانی را برای آمادهبهکاری و قابلیت اطمینان سامانه مشخص میکند؛ این استاندارد راهنمای مستقیم تشخیص صدا نیست. توضیح حاضر خلاصهای غیررسمی است و جایگزین مطالعه استاندارد یا دستورالعمل پروژه نمیشود.

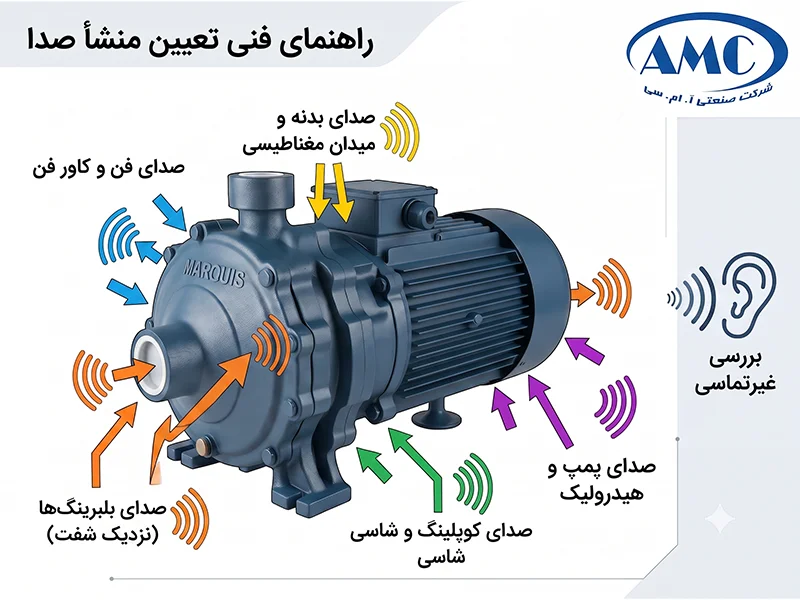

قبل از عیبیابی: صدا دقیقاً از کجا میآید؟
ابتدا مشخص کنید منشأ احتمالی صدا کدام است: بدنه موتور، بلبرینگ، فن، سیستم انتقال، پمپ، لولهکشی یا تجهیزات برقی.
هر مشاهده باید با رعایت فاصله ایمن، بدون تماس، بدون بازکردن گارد و مطابق دستورالعمل ایمنی محل انجام شود.
صدای خود الکتروموتور؛ بدنه و میدان مغناطیسی
صدای یکنواخت بدنه ممکن است با نیروهای الکترومغناطیسی مرتبط باشد. تغییر ناگهانی این صدا، بهویژه همراه با افت عملکرد، لرزش یا داغشدن، نیازمند بررسی برق و وضعیت مکانیکی است. نیروهای نامتقارن میدان، از جمله در شرایط فاصله هوایی نامساوی، میتوانند یکی از علتهای محتمل باشند؛ اما صدا بهتنهایی این عیب را اثبات نمیکند.
صدای بلبرینگ یا یاتاقان
صدای نزدیک به دو سر شفت ممکن است از بلبرینگ باشد، ولی زوزه، خرخر یا سایش بهتنهایی نوع خرابی را مشخص نمیکند. شرایط روانکاری، آلودگی، بار، ناهمراستایی، جریان بلبرینگ و فرسودگی سطح غلتش همگی میتوانند دخیل باشند.
صدای فن و کاور فن
فن نامتعادل، شکسته یا آلوده میتواند صدای ضربهای یا لرزش دورهای ایجاد کند. برخورد فن با کاور، شلشدن کاور یا انسداد مسیر تهویه نیز ممکن است با افزایش صدا همراه شود. نویز ناشی از جریان هوا معمولاً با سرعت چرخش تغییر میکند، اما این الگو برای تشخیص قطعی کافی نیست.
صدای کوپلینگ، تسمه و شاسی
ناهمراستایی کوپلینگ، فرسودگی اجزای انعطافپذیر، کشش نامناسب تسمه، شلبودن پیچها یا لرزش شاسی میتواند صدا را به بدنه موتور منتقل کند. ممکن است اپراتور صدا را از موتور بشنود، در حالی که منشأ اصلی در سیستم انتقال یا نصب قرار دارد.
صدای پمپ، پروانه و سیل
یاتاقان پمپ، پروانه، سیل مکانیکی یا تماس داخلی اجزای پمپ میتوانند صدایی شبیه خرابی موتور ایجاد کنند. تغییر فشار، نشتی، افت دبی یا لرزش نزدیک پوسته پمپ، احتمال منشأ هیدرولیکی یا مکانیکی در پمپ را افزایش میدهد.

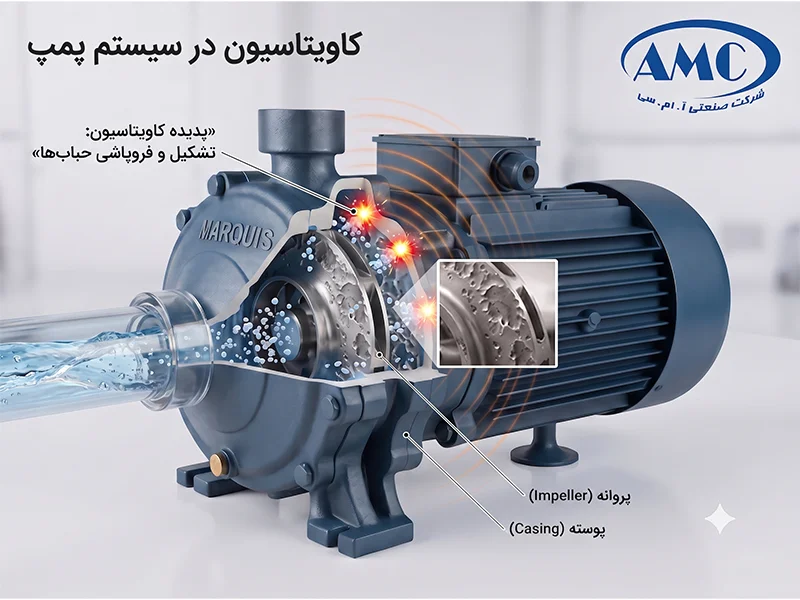

صدای کاویتاسیون و لولهکشی
صدای شبیه عبور سنگریزه یا ضربههای نامنظم ممکن است با کاویتاسیون همراه باشد، اما این تشبیه تشخیص قطعی نیست. شرایط مکش، هواگرفتگی، محدودیت مسیر، وضعیت شیرها و عملکرد پمپ باید توسط فرد صلاحیتدار بررسی شوند.
| تعریف کاویتاسیون: تشکیل و فروپاشی حبابهای بخار در ناحیهای از پمپ است که فشار موضعی کاهش یافته است. این پدیده میتواند با صدا، لرزش، افت عملکرد و آسیب به اجزای پمپ همراه شود. |
صدای تابلو برق یا اینورتر
وزوز یا سوت ممکن است از کنتاکتور، ترانس، راکتور، فن تابلو یا خود اینورتر یا درایو کنترل دور (VFD) ایجاد شود. پیش از نسبتدادن صدا به موتور، محل تقریبی آن باید بدون تماس و دستکاری الکتروموتور مشخص شود.
جدول تشخیصی صدای الکتروموتور
این جدول فقط برای درک کلی رابطه صدا و علائم و اولویتبندی ارجاع به متخصص است. هیچ سطری تشخیص قطعی یا دستور مستقیم برای اقدام نیست و هر تصمیم عملی باید توسط تکنسین یا مسئول فنی صلاحیتدار تأیید شود.
| نوع صدا | شرایط وقوع | علائم همراه | علتهای محتمل | اقدام اولیه | سطح توجه |
| وزوز یا صدای یکنواخت | هنگام استارت یا زیر بار | افت دور، داغشدن، جریان غیرعادی | افت ولتاژ، خازن، بار مکانیکی، تکفازشدن، اتصال شل | ثبت علائم و ارجاع به متخصص برق | بالا |
| زوزه یا خرخر | پیوسته یا پس از گرمشدن | لرزش، افزایش دما | بلبرینگ، فن، ناهمراستایی، پمپ | تعیین محل تقریبی و بررسی روند | متوسط |
| سوت فرکانسبالا | با تغییر دور یا VFD | تغییر سرعت | رزونانس، فن، تماس محدود | ثبت سرعت وقوع و ارجاع متخصص | نیازمند بررسی |
| تقتق یا ضربهای | دورهای یا هنگام راهاندازی | لرزش ضربهای، حرکت نامنظم | لقی، فن آسیبدیده، کوپلینگ، شفت، اجزای پمپ | دستکاری نکردن و گزارش فوری | بالا |
| ساییدگی فلزی | پیوسته یا زیر بار | حرارت، لرزش، بوی غیرعادی | تماس مکانیکی، بلبرینگ، فن و کاور، پمپ | ارجاع فوری بدون نزدیکشدن به الکتروموتور | بالا |
| صدای متناوب | در سرعت یا بار مشخص | تغییر با سرعت یا فشار | رزونانس، ناهمراستایی، VFD، شرایط هیدرولیکی | ثبت شرایط دقیق وقوع | متوسط |
وزوز و هوم
وزوز میتواند طبیعی یا غیرطبیعی باشد. اگر موتور بهراحتی راهاندازی میشود، دمای غیرعادی ندارد و صدای آن نسبت به گذشته تغییر نکرده، ممکن است بخشی از رفتار عادی تجهیز باشد.
وزوز تازه، شدید یا همراه با افت دور، داغشدن و ناتوانی در استارت، میتواند با مشکل الکتریکی یا بار مکانیکی مرتبط باشد. در موتور تکفاز، خازن فقط یکی از فرضیههاست، نه یگانه علت ممکن.
زوزه، خرخر و سوت
زوزه ممکن است از بلبرینگ، فن، رزونانس یا میدان الکترومغناطیسی ایجاد شود. سوتی که با سرعت VFD تغییر میکند، ممکن است به رفتار سوئیچینگ یا رزونانس وابسته باشد. افزایش صدا پس از گرمشدن نیز باید همراه با دما، لرزش و بار بررسی شود.
تقتق و صدای ضربهای
صدای ضربهای احتمال لقی، برخورد، خرابی فن، مشکل کوپلینگ یا اجزای چرخان را مطرح میکند. تناوب صدا مهم است: ضربهای که با هر دور تکرار میشود با صدایی که فقط هنگام استارت ایجاد میشود، معنای یکسانی ندارد.
ساییدگی و برخورد فلزی
صدای ساییدگی یا خراش شدید باید بهعنوان علامت هشدار گزارش شود. برای تعیین منبع صدا نباید به قطعات متحرک یا برقدار نزدیک شد. بررسی فیزیکی فقط پس از ایزولهسازی طبق رویه ایمنی محل و توسط فرد صلاحیتدار انجام میشود.
زمان وقوع چه میگوید؟
- فقط هنگام استارت: خازن، افت ولتاژ، بار مکانیکی یا مشکل راهاندازی مطرح است.
- پس از گرمشدن: روانکاری، تغییر لقی اجزا، بلبرینگ یا بار باید بررسی شود.
- فقط زیر بار: ناهمراستایی، بار اضافی، افت ولتاژ یا شرایط پمپ محتملتر میشوند.
- پس از نصب یا تعمیر: همراستایی، شاسی، Soft foot، کوپلینگ و اتصالات اهمیت بیشتری دارند.
- همراه با لرزش و دما: ارجاع تخصصی اهمیت بیشتری پیدا میکند.
مهمترین علل مکانیکی صدای غیرعادی
خرابی بلبرینگ، ناهمراستایی، عدم بالانس، لقی و ایرادهای نصب از مهمترین گروههای مکانیکی مرتبط با صدا و لرزش هستند.
خرابی یا روانکاری نامناسب بلبرینگ
بلبرینگ ممکن است بهدلیل فرسودگی، آلودگی، نصب نامناسب، بار اضافی یا اشکال روانکاری صدادار شود. کمبود گریس تنها سناریو نیست؛ گریس بیشازحد، ناسازگار یا آلوده نیز میتواند عملکرد بلبرینگ را مختل کند.
انتخاب کلاس لقی داخلی، کلاس نویز بلبرینگ یا نوع روانکار به طراحی و شرایط واقعی موتور وابسته است و توصیه عمومی ندارد.
ناهمراستایی موتور و پمپ
اگر محور موتور و پمپ همراستا نباشند، نیروهای اضافی به کوپلینگ، شفت و بلبرینگ وارد میشود. نتیجه ممکن است افزایش لرزش، صدای دورهای و خرابی تکرارشونده بلبرینگ باشد.
عدم بالانس روتور یا فن
توزیع نامتقارن جرم در روتور یا فن میتواند لرزشی وابسته به سرعت ایجاد کند. تجمع آلودگی روی فن، شکستگی پره یا تعمیر غیردقیق از علتهای احتمالی عدم بالانس هستند.
لقی مکانیکی، خمیدگی شفت و نامتقارن بودن روتور
پیچهای شل، لقی پایه، آسیب کوپلینگ یا خمیدگی شفت میتوانند صداهای ضربهای و ارتعاش نامنظم ایجاد کنند. نامتقارن بودن روتور نیز ممکن است نیروهای مغناطیسی نامتقارن و تغییر صدا را به همراه داشته باشد. تشخیص این موارد به اندازهگیری و بررسی فنی نیاز دارد.
Soft foot، فونداسیون و رزونانس
| تعریف Soft foot: پایه نرم یا Soft foot وضعیتی است که پایههای موتور پیش از سفتکردن پیچها تماس یا تکیهگاه یکنواخت ندارند. نامتقارن بودن پایه، شیب نامناسب یا تنش لولهکشی نیز ممکن است در شکلگیری آن نقش داشته باشند. |
فونداسیون ضعیف، شاسی انعطافپذیر یا نزدیکشدن فرکانس تحریک به فرکانس طبیعی مجموعه، میتواند صدا و لرزش را تشدید کند. روشهای تشخیص و اصلاح Soft foot تخصصیاند و در این مقاله آموزش داده نمیشوند.
تنش لولهکشی و انتقال ارتعاش
لولهکشی نامناسب ممکن است نیرو را به پوسته پمپ و سپس به کوپلینگ و موتور منتقل کند. تعویض بلبرینگ بدون اصلاح علت ریشهای ممکن است فقط خرابی را موقتاً پنهان کند.
علل الکتریکی و مغناطیسی صدا
مشکلات تغذیه، اتصال، سیمپیچ، خازن و نیروهای مغناطیسی میتوانند با وزوز، افت دور، داغشدن یا تغییر الگوی صوتی همراه شوند.
عدم تعادل ولتاژ یا جریان و تکفازشدن
در موتور سهفاز، قطع یا افت یک فاز ممکن است با افت گشتاور، وزوز، افزایش جریان در فازهای باقیمانده و داغشدن همراه باشد. بدون اندازهگیری، نباید از روی صدا تکفازشدن را قطعی اعلام کرد. بررسی تابلو، حفاظت و تغذیه کار فرد صلاحیتدار است. برای جلوگیری از این مشکل حتما از کنترل فاز برای پمپ های سه فاز در تابلو استفاده شود.
اضافهبار، افت ولتاژ و اتصال شل
بار مکانیکی بیشازحد یا افت ولتاژ ممکن است باعث کندشدن موتور، افزایش جریان و تشدید صدا شود. اتصال شل در ترمینال، کنتاکتور یا کابل نیز میتواند حرارت و صدای غیرعادی ایجاد کند. هرگونه بازکردن محفظه برق باید پس از ایزولهسازی و مطابق رویه ایمنی محل انجام شود.
عیب سیمپیچ یا عایق
آسیب سیمپیچ یا عایق ممکن است با تغییر جریان، داغشدن، عملکرد نامنظم یا فعالشدن حفاظت همراه باشد. صدا بهتنهایی برای اثبات چنین عیبی کافی نیست و آزمون تخصصی لازم است.
نقش خازن در موتورهای تکفاز
خازن در ایجاد گشتاور راهاندازی یا عملکرد صحیح برخی موتورهای تکفاز نقش دارد. خرابی آن ممکن است باعث وزوز، راهاندازی دشوار، افت توان یا داغشدن شود. همین علائم میتوانند از گیرکردن بار، افت ولتاژ یا اشکال سیمپیچ ناشی شوند؛ تعویض خازن بدون آزمون و تطبیق مشخصات روش قابل اتکایی نیست.
نویز طبیعی و غیرطبیعی میدان مغناطیسی
در ایران فرکانس شبکه ۵۰ هرتز است، اما نباید هر صدای یکنواخت یا فرکانس شنیداری مشخص را مستقیماً به فرکانس شبکه یا یک خرابی خاص نسبت داد. نیروهای مغناطیسی موتور میتوانند صدای طبیعی ایجاد کنند؛ تغییر تازه در شدت یا الگو، بهویژه همراه با نشانههای دیگر، اهمیت بیشتری دارد.

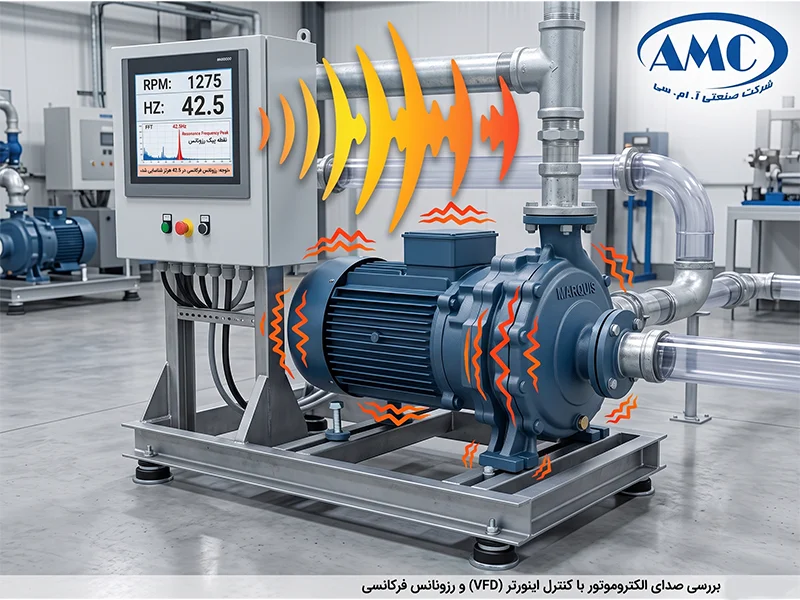

اینورتر VFD چگونه صدای موتور را تغییر میدهد؟
VFD میتواند زیر و بمی و شدت صدای موتور را تغییر دهد، اما هر صدای تازهای پس از نصب درایو نشانه آسیب نیست.
PWM و فرکانس حامل
VFD با مدولاسیون پهنای پالس یا PWM شکل ولتاژ اعمالشده به موتور را کنترل میکند. این سوئیچینگ میتواند نیروهای الکترومغناطیسی و صدای قابل شنیدن ایجاد کند.
| تعریف PWM: روشی برای کنترل مؤثر ولتاژ و فرکانس خروجی درایو است که با تغییر پهنای پالسهای سوئیچینگ انجام میشود. |
فرکانس حامل میتواند بر ماهیت صدای موتور اثر بگذارد، اما تغییر آن بهعنوان راهکار عمومی توصیه نمی شود؛ زیرا میتواند پروفایل جریان، حرارت و تنشهای الکتریکی را نیز تغییر دهد.
رزونانس در بازه سرعتی خاص
اگر صدا یا لرزش فقط در محدودهای از سرعت افزایش یابد و در سرعتهای بالاتر یا پایینتر کاهش پیدا کند، احتمال رزونانس مطرح میشود. منشأ آن ممکن است در موتور، فن، شاسی، کوپلینگ یا سازه باشد.
ولتاژ شفت و جریان بلبرینگ
در برخی سیستمهای AC Drive جریانهای فرکانسبالا ممکن است از مسیر بلبرینگ عبور کنند و به سطح آن آسیب بزنند.
چه زمانی تغییر پارامترهای VFD فقط کار متخصص است؟
تغییر پارامترهای VFD، فرکانس حامل یا روش کنترل فقط کار متخصص است. انتخاب بلبرینگ عایق یا حلقه ارت شفت نیز باید مطابق توصیه سازنده تابلو برق و موتور انجام شود. این مقاله راهنمای تنظیم پارامترهای VFD نیست.
ارزیابی صدای بلبرینگ: چرا صدا بهتنهایی کافی نیست؟
صدای بلبرینگ فقط یک نشانه است و برای تعیین نوع خرابی باید با دما، لرزش، بار، روانکاری، وضعیت نصب و ترکیب شود.
نقش دما، لرزش و شرایط بار
اگر صدا همراه با افزایش دما و لرزش باشد، احتمال وجود عیب فعال بیشتر میشود. تغییر صدا زیر بار یا پس از گرمشدن نیز میتواند اطلاعات مفیدی درباره شرایط عملکرد بدهد. مقایسه با وضعیت مرجع همان تجهیز معمولاً ارزشمندتر از مقایسه با یک عدد عمومی است.
کمبود گریس، گریس اضافه و گریس ناسازگار
روانکاری ناکافی میتواند اصطکاک، دما و صدای بلبرینگ را افزایش دهد، اما افزودن گریس بدون شناخت وضعیت اقدام مناسبی نیست. گریس بیشازحد ممکن است همزدگی، افزایش حرارت و مقاومت اضافی ایجاد کند. نوع نامناسب، اختلاط گریسهای ناسازگار و آلودگی نیز از عوامل احتمالی خرابی هستند.
خرابیهای مکانیکی در برابر خرابیهای الکتریکی بلبرینگ
خرابی مکانیکی ممکن است از بار، نصب، آلودگی یا روانکاری ناشی شود. در موتورهای متصل به VFD، جریان بلبرینگ نیز میتواند الگوی متفاوتی از آسیب ایجاد کند. تمایز دقیق معمولاً به بررسی فنی و گاهی مشاهده سطح بلبرینگ نیاز دارد.
باور رایج و واقعیت فنی
| باور رایج | واقعیت فنی |
| هر زوزهای یعنی بلبرینگ خراب است | فن، کوپلینگ، پمپ، رزونانس و میدان مغناطیسی نیز ممکن است صدای مشابه ایجاد کنند. |
| گریس بیشتر همیشه بهتر است | گریس اضافه، ناسازگار یا آلوده میتواند مشکل را تشدید کند. |
| با گوش میتوان نوع خرابی بلبرینگ را تعیین کرد | صدا باید با دما، لرزش، بار و بررسی قطعه ترکیب شود. |
| هر موتور دارای VFD بلبرینگ آسیبدیده دارد | وجود VFD فقط یک عامل زمینهای است و خرابی باید اثبات شود. |

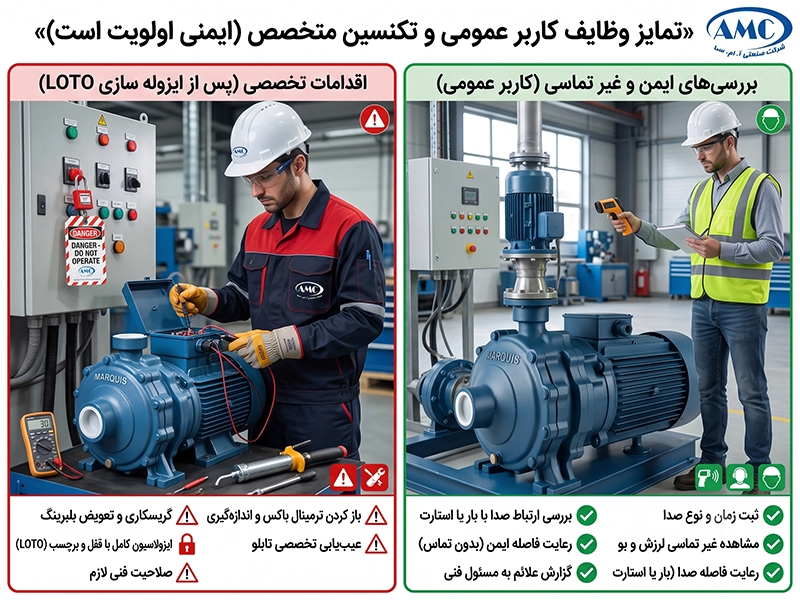

چه بررسیهایی برای کاربر مناسب است و چه کارهایی فقط باید توسط تکنسین انجام شود؟
کاربر میتواند علائم را بهصورت غیرتماسی ثبت کند، اما بازکردن، جداسازی، آزمون الکتریکی و کار روی اجزای متحرک یا برقدار در بیشتر محیطهای صنعتی فقط باید توسط فرد صلاحیتدار انجام شود.
فهرست زیر کامل نیست و همیشه باید با ارزیابی خطر، دستورالعمل ایمنی سایت و نظر مسئول HSE تطبیق داده شود.
بررسیهای ایمن و غیرتماسی
- ثبت زمان شروع صدا
- تعیین محل تقریبی بدون تماس
- گزارش دود، بو یا لرزش قابل مشاهده
- ثبت ارتباط صدا با استارت، بار یا گرمشدن
- مقایسه فشار و دبی با وضعیت معمول
- ثبت سابقه تعمیر یا تغییرات اخیر
این مشاهدهها فقط با رعایت فاصله ایمن، تجهیزات حفاظت فردی موردنیاز و دستورالعمل محل انجام میشوند و نباید شامل نزدیککردن دست، ابزار یا لباس به قطعات چرخان باشند.
اقدامات نیازمند قطع، ایزولهسازی و اصول LOTO
| تعریف LOTO: مجموعه اقداماتی برای قطع و کنترل منابع انرژی، قفلگذاری و جلوگیری از راهاندازی ناخواسته تجهیز هنگام سرویس یا تعمیر است. |
اقدامات تخصصی برق و مکانیک
| اقدام | برای کاربر غیرمتخصص | برای تکنسین صلاحیتدار |
| ثبت زمان و نوع صدا | قابل انجام با رعایت ایمنی | قابل انجام |
| مشاهده غیرتماسی لرزش و بو | طبق رویه محل قابل انجام است | قابل انجام |
| بازکردن ترمینالباکس | توصیه نمیشود | پس از ایزولهسازی و طبق رویه |
| اندازهگیری جریان و ولتاژ | خارج از محدوده کاربر عمومی است | با ابزار و صلاحیت لازم |
| بازکردن گارد کوپلینگ | فقط توسط تکنسین | پس از LOTO |
| جداسازی موتور از پمپ | اقدام کاربر عمومی نیست | اقدام تخصصی |
| گریسکاری یا تعویض بلبرینگ | بدون دستور سازنده انجام نشود | طبق دستور سازنده |
| تغییر پارامتر VFD | به متخصص واگذار شود | متخصص درایو |
کارهایی که هرگز نباید روی تجهیز روشن انجام شوند
بازکردن گارد، لمس پوستههای مشکوک به برقداربودن، دستزدن به کوپلینگ، ضربهزدن به موتور، جداسازی تسمه یا تزریق روانکار بدون رویه تأییدشده میتواند خطرناک باشد.
در شرایط عادی و اضطراری، اقدامات باید مطابق رویه مصوب ایمنی و فقط توسط تیم صلاحیتدار انجام شوند.

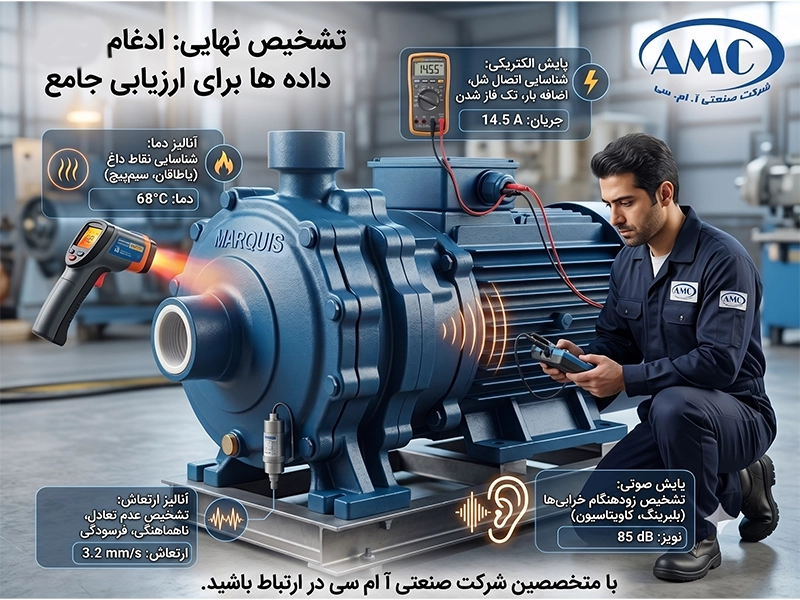

متخصصان برای تشخیص دقیق از چه دادهها و ابزارهایی استفاده میکنند؟
متخصصان صدا را با دادههای لرزش، دما، جریان، شرایط بار و روند تغییرات ترکیب میکنند؛ نه اینکه فقط به گوش تکیه کنند.
ارتعاشسنجی، دماسنجی و پایش جریان
ارتعاشسنج میتواند الگوی کلی رفتار مکانیکی را نشان دهد. دماسنجی به شناسایی تغییرات حرارتی کمک میکند و پایش جریان میتواند مشکلات بار یا تغذیه را آشکار سازد. استفاده از ابزار بدون روش اندازهگیری و تفسیر صحیح، لزوماً به تشخیص معتبر منجر نمیشود.
مفهوم Baseline و روند تغییرات
وضعیت مرجع یا Baseline، حالت ثبتشده یک تجهیز سالم یا پایدار است. مقایسه اندازهگیریهای بعدی با این وضعیت، تغییرات تدریجی را بهتر از یک عدد عمومی آشکار میکند.
چرا حد عددی عمومی ارائه نمیشود؟
خانواده استانداردهای ISO 20816، از جمله بخشهای ۱ و ۳، اصول ارزیابی ارتعاش را برای گروههای مشخصی از ماشینهای دوار بیان میکنند. این استانداردها برای همه موتورهای کوچک، پمپهای خانگی یا هر نوع نصب حد یکسان ارائه نمیکنند. روش اندازهگیری و تفسیر عددی باید مطابق استاندارد مرتبط و دستورالعمل سازنده انجام شود.
سرویس، تعمیر یا تعویض؟ مسیر تصمیمگیری
انتخاب میان سرویس، تعمیر و تعویض باید بر اساس علت ریشهای، تکرار خرابی، اهمیت تجهیز و هزینه توقف انجام شود؛ نه فقط قیمت قطعه.
خرابیهای قابل سرویس و نیازمند تعمیر تخصصی
شلبودن کاور یا برخی مشکلات نصب ممکن است با سرویس صحیح رفع شوند. خرابی بلبرینگ، سیمپیچ، شفت، کوپلینگ یا آسیب داخلی پمپ معمولاً به تعمیر تخصصی نیاز دارد. صرف تعویض قطعه بدون رفع علت ریشهای میتواند خرابی را تکرار کند.
نشانههای خرابی تکرارشونده
اگر بلبرینگ یا کوپلینگ در فاصلههای کوتاه دوباره خراب میشود، باید مواردی مانند ناهمراستایی، تنش لوله، فونداسیون، بار یا شرایط VFD بررسی شوند. تعمیر تکراری بدون تحلیل علت ریشهای ممکن است هزینه کلی بیشتری ایجاد کند.
هزینه توقف، عمر تجهیز و دسترسی به قطعه
| وضعیت | گزینه قابل بررسی | شرط تصمیم |
| مشکل محدود و علت مشخص | سرویس | نبود آسیب ثانویه |
| خرابی قطعه قابل تعویض | تعمیر | سلامت سایر اجزا |
| خرابیهای تکراری | تحلیل علت ریشهای | پیش از تعمیر مجدد |
| آسیب گسترده یا قطعه کمیاب | بررسی تعویض | ارزیابی فنی و اقتصادی |
| تجهیز حیاتی | تصمیم با درنظرگرفتن پمپ رزرو و افزونگی سیستم | هماهنگی عملیاتی |
ضرورت بازدید فنی پیش از تصمیم نهایی
تصمیم تعویض موتور فقط با شنیدن صدا قابل دفاع نیست. مدل، توان، وضعیت سیمپیچ، شفت، بلبرینگ، پمپ و شرایط بهرهبرداری باید بررسی شوند.
صدای الکتروموتور در بوسترپمپ و سیستم اطفای حریق
در بوسترپمپ و سیستم اطفای حریق، صدای شنیدهشده ممکن است از موتور، پمپ، کوپلینگ، شاسی یا مدار هیدرولیکی باشد و تصمیم عملی باید در سطح کل سیستم گرفته شود.
تفاوت صدای موتور با پمپ در بوسترپمپ
| محل محتمل | نشانه زمینهای | نکته تشخیصی |
| موتور | تغییر با جریان، دما یا سرعت | بررسی برق، بلبرینگ و فن |
| پمپ | تغییر فشار، دبی یا نشتی | بررسی پروانه، سیل و یاتاقان |
| کوپلینگ | لرزش بین موتور و پمپ | بررسی همراستایی |
| شاسی | تشدید در کل مجموعه | بررسی پیچها، Soft foot و رزونانس |
| لولهکشی | انتقال صدا در مسیر | بررسی تنش، هوا و شیرها |
| VFD | تغییر زیر و بمی صدا با دور | بررسی تنظیمات توسط متخصص |
کاویتاسیون و صدای شبیه عبور سنگریزه
صدایی شبیه چرخش سنگریزه درون پمپ ممکن است سرنخی از کاویتاسیون باشد، اما نباید بهتنهایی مبنای تشخیص قرار گیرد. وضعیت مکش، هواگرفتگی، شیرها، شرایط بهرهبرداری و عملکرد هیدرولیکی پمپ باید بررسی شوند.
پمپ اصلی، رزرو و جوکی پمپ
در سیستم اطفای حریق، هر پمپ نقش مشخصی دارد. جوکی پمپ معمولاً حفظ فشار را بر عهده دارد و پمپ اصلی یا رزرو برای شرایط طراحیشده سامانه وارد مدار میشوند. بروز صدا در یکی از اجزا باید با درنظرگرفتن وضعیت کل سامانه و آمادهبهکاری آن بررسی شود.
خارجکردن موتور پمپ آتشنشانی از سرویس
خارجکردن Fire Pump از سرویس تصمیمی عمومی نیست. مسئول ایمنی و فنی باید وضعیت پمپ رزرو، شرایط عملیاتی، الزامات NFPA 20 و دستورالعمل پروژه را همزمان بررسی کنند. این مقاله درباره عملکرد تجهیز در جریان حریق یا شرایط اضطراری دستور عملی صادر نمیکند.
پرسشهای متداول
علت وزوز الکتروموتور چیست؟
وزوز الکتروموتور میتواند از میدان مغناطیسی طبیعی، افت ولتاژ، اضافهبار، اتصال شل، تکفازشدن یا مشکل خازن در موتور تکفاز ناشی شود. اگر وزوز تازه است یا با افت دور، داغشدن و ناتوانی در راهاندازی همراه شده، بررسی تخصصی برق و بار مکانیکی لازم است.
چه زمانی باید الکتروموتور را فوراً خاموش کرد؟
دود، جرقه، بوی سوختگی، لرزش شدید، صدای برخورد فلزی، گیرکردن محور یا افزایش سریع حرارت از علائم هشدار هستند. این نشانهها را فوراً به مسئول فنی یا ایمنی گزارش دهید. تصمیم توقف و ایزولهسازی باید توسط فرد صلاحیتدار و مطابق رویه سایت گرفته شود؛ این پاسخ فقط برای شناخت علائم خطر است.
چرا الکتروموتور هنگام استارت صدا میدهد؟
صدای شدید هنگام استارت ممکن است با افت ولتاژ، بار مکانیکی، خازن معیوب در موتور تکفاز، اتصال نامناسب یا مشکل راهاندازی مرتبط باشد. نوع صدا بهتنهایی تشخیص نمیدهد. مدت صدا، توانایی موتور برای رسیدن به دور عادی و دمای آن باید بررسی شود.
چرا الکتروموتور پس از گرمشدن صدا میدهد؟
تغییر صدا پس از گرمشدن ممکن است به روانکاری، تغییر لقی اجزا، بلبرینگ، انبساط حرارتی، بار یا شرایط نصب مربوط باشد. اگر صدا همراه با افزایش لرزش یا دماست، موضوع را به فرد صلاحیتدار ارجاع دهید تا امکان ادامه بهرهبرداری طبق رویه سایت ارزیابی شود.
صدای خرابی بلبرینگ الکتروموتور چگونه است؟
خرابی بلبرینگ ممکن است با زوزه، خرخر، سایش یا صدای دورهای همراه شود، اما هیچیک قطعی نیستند. فن، کوپلینگ، پمپ و رزونانس نیز صداهای مشابه ایجاد میکنند. تشخیص باید با محل صدا، دما، لرزش، بار و در صورت نیاز بررسی خود بلبرینگ انجام شود.
آیا کمبود گریس باعث صدای الکتروموتور میشود؟
کمبود روانکار میتواند اصطکاک، دما و صدای بلبرینگ را افزایش دهد، اما افزودن گریس بدون بررسی اقدام مناسبی نیست. گریس بیشازحد، ناسازگار یا آلوده نیز مشکلساز است. نوع و مقدار روانکار باید طبق دستور سازنده همان موتور و بلبرینگ تعیین شود.
خازن خراب در موتور تکفاز چه صدایی ایجاد میکند؟
خازن معیوب ممکن است باعث وزوز، استارت دشوار، افت گشتاور یا داغشدن موتور تکفاز شود. این علائم میتوانند از افت ولتاژ، بار گیرکرده یا مشکل سیمپیچ نیز ناشی شوند. خازن باید با ابزار مناسب و مشخصات صحیح بررسی شود.
آیا اینورتر یا VFD باعث صدای الکتروموتور میشود؟
VFD میتواند بهدلیل PWM و فرکانس حامل، زیر و بمی صدای موتور را تغییر دهد. همچنین ممکن است در سرعتی خاص رزونانس ایجاد شود. هر صدای VFD نشانه خرابی نیست، اما صدای تازه، شدید یا همراه با لرزش و دما نیازمند بررسی متخصص است.
چگونه بفهمیم صدا از الکتروموتور است یا پمپ؟
محل تقریبی صدا، تغییر فشار و دبی، وضعیت لرزش و ارتباط صدا با سرعت یا بار به تعیین منشأ احتمالی کمک میکند. صدای نزدیک بلبرینگ موتور با صدای پروانه، سیل، کاویتاسیون یا لولهکشی تفاوتهایی دارد، اما جداسازی مکانیکی برای آزمون فقط باید توسط تکنسین و پس از ایزولهسازی انجام شود.
جمعبندی و گام بعدی
صدا تشخیص نیست؛ سرنخ است. مدل صدا، بدون محل تولید، زمان وقوع، دما، لرزش، جریان و شرایط بهرهبرداری، برای تصمیم فنی کافی نیست.
ابتدا علائم خطر را به مسئول فنی یا ایمنی گزارش دهید؛ سپس بررسی کنید صدا از موتور است یا بلبرینگ، فن، کوپلینگ، پمپ، کاویتاسیون یا VFD. از گریسکاری، بازکردن گارد، آزمون برق یا تغییر تنظیمات VFD بدون صلاحیت فنی خودداری کنید.
برای بررسی منبع صدای مجموعه موتور و پمپ و ارزیابی مسیر سرویس، تعمیر یا انتخاب تجهیز جایگزین، با واحد فنی AMC Group تماس بگیرید. تشخیص نهایی تنها پس از بررسی مشخصات و وضعیت واقعی تجهیز امکانپذیر است.
| هشدار: این مقاله صرفاً برای آگاهی عمومی و شناخت اولیه علائم است و جایگزین بازدید فنی، دستورالعمل سازنده، استانداردهای مرتبط IEC و ISO برای ماشینهای دوار، NFPA 20 برای پمپ آتشنشانی یا مقررات محلی ایران نیست. تصمیم توقف، ادامه بهرهبرداری، سرویس، تعمیر یا تعویض باید توسط فرد صلاحیتدار و مطابق رویه ایمنی محل انجام شود. |
