خازن پمپ آب چیست؟ راهنمای جامع عیبیابی، تست و تعویض ایمن خازن پمپ خانگی
وقتی پمپ آب خانگی ناگهان از کار میافتد، اولین ترس ساکنان ساختمان، سوختن موتور و هزینههای سنگین سیمپیچی است. اما در بسیاری از موارد، متهم اصلی قطعهای کوچک، استوانهای و ارزانقیمت به نام خازن است. اگر پمپ شما صدا میدهد اما روشن نمیشود، یا پس از چند دقیقه کار کردن داغ شده و خاموش میشود، این راهنما دقیقاً برای شما نوشته شده است.
خلاصه سریع (برای کسانی که وقت کم دارند)
- وظیفه خازن: پمپهای خانگی تکفاز برای ایجاد میدان مغناطیسی دوار به خازن نیاز دارند. بدون خازن، موتور فقط صدای «هوم» میدهد اما نمیچرخد.
- انواع خازن: خازن استارت (فقط چند ثانیه اول)، خازن دائمکار (همیشه در مدار)، یا هر دو در پمپهای قویتر.
- علائم خرابی: صدای هوم بدون چرخش پروانه، داغ شدن شدید بدنه، پریدن فیوز مینیاتوری هنگام استارت، افت شدید فشار آب.
- تست: تخلیه بار (دشارژ) خازن و اندازهگیری ظرفیت با مولتیمتر دیجیتال.
- نکته خرید: عدد میکروفاراد (μF) باید دقیقاً با پلاک پمپ یکسان باشد؛ و یا ۱۰ درصد بالاتر باشد.
خازن پمپ آب چیست و چرا موتورهای تکفاز به آن نیاز دارند؟
برای درک اهمیت این قطعه، باید با یک محدودیت فیزیکی در مهندسی برق آشنا شویم: برق تکفاز شهری، به خودی خود گشتاور چرخشی اولیه تولید نمیکند.
در پمپهای صنعتی سهفاز، تفاوت فاز ۱۲۰ درجهای بین سه رشته سیم، یک میدان مغناطیسی چرخشی طبیعی در استاتور ایجاد میکند و روتور (شفت پمپ) را به حرکت درمیآورد. اما در پمپهای خانگی تکفاز، شما فقط یک فاز و یک نول دارید. میدان مغناطیسی حاصل از این جریان، ضربانی و رفتوبرگشتی است؛ به روتور ضربه میزند اما نمیتواند آن را در یک جهت مشخص بچرخاند.
اگر خازن در مدار نباشد، روتور قفل میکند، جریان بالایی از شبکه میکشد و صدای «هوم» شنیده میشود. خازن با ذخیره موقت انرژی، جریان عبوری از سیمپیچ کمکی را حدود ۹۰ درجه الکتریکی از سیمپیچ اصلی جلو میاندازد. این اختلاف فاز، میدان ضربانی را به یک میدان چرخشی تبدیل کرده و گشتاور راهاندازی لازم را فراهم میکند.
تفاوت پمپ تکفاز و سهفاز از نظر راهاندازی
در پمپهای سهفاز، به دلیل ماهیت جریان، نیازی به قطعه کمکی برای استارت نیست. در پمپهای تکفاز، خازن نقش «فاز مجازی دوم» را بازی میکند تا موتور بتواند بر اصطکاک اولیه و فشار ستون آب غلبه کند.
انواع خازن پمپ آب؛ استارت در مقابل دائمکار
همه خازنهای پمپ آب وظیفه یکسانی ندارند. بر اساس طراحی الکتروموتور، خازنها به دو دسته اصلی تقسیم میشوند:
خازن استارت (Start Capacitor)
این خازن برای تولید گشتاور اولیه بسیار قوی در چند ثانیه اول روشن شدن پمپ طراحی شده است. ظرفیت بالایی دارد (اعداد میکروفاراد بزرگتر)، اما تنها برای چند ثانیه در مدار میماند. به محض اینکه دور موتور به حدود ۷۵٪ دور نامی رسید، توسط یک کلید گریز از مرکز یا رله از مدار خارج میشود. اگر این خازن در مدار بماند، به سرعت منفجر میشود. پوسته این خازنها معمولاً پلاستیکی مشکی یا تیره است.
خازن دائمکار (Run Capacitor)
ظرفیت کمتری نسبت به نوع استارت دارد، اما برای کار مداوم طراحی شده است. وظیفهاش تنظیم راندمان، بهینهسازی ضریب توان (Power Factor) و حفظ گشتاور موتور در حین کار است. بدنه این خازنها اغلب از پلاستیک سفید، طوسی یا فلز آلومینیوم است.

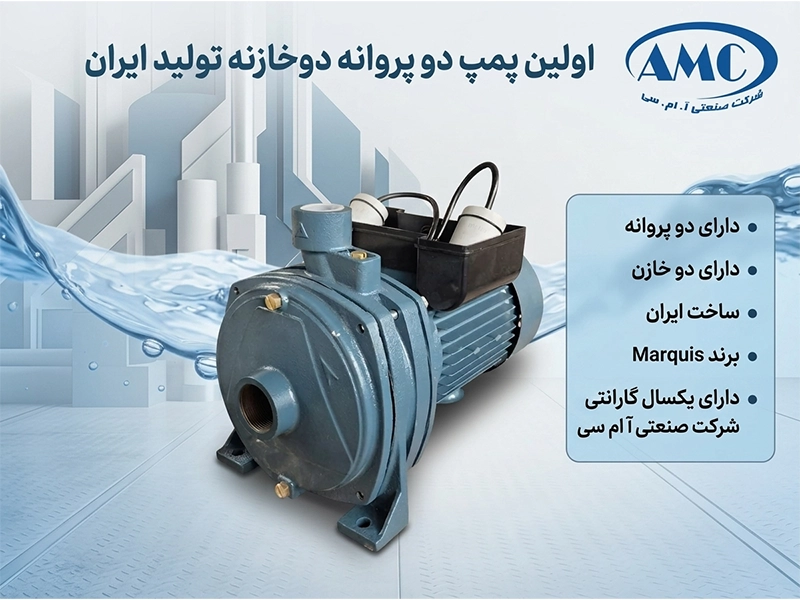

پمپ ما یک خازن دارد یا دو خازن؟
پمپ های خانگی کوچک (نیم اسب تا یک اسب — بشقابی و جتی) موجود در بازار فقط یک خازن استارت دارند. پمپهای قویتر (دو پروانه دو اسب به بالا ) موجود در بازار نیز یک خازن دارند اما پمپ های برند مارکوئیس که تولید شرکت صنعتی آ ام سی می باشد از سیستم دو خازنی استفاده میکنند؛ با باز کردن جعبه ترمینال بالای موتور پمپ، تعداد خازن کاملاً مشخص است همچنین می توانید جهت آشنایی بیشتر با تنها پمپ دو خازنه تولید ایران به این لینک مراجعه کنید.
چگونه خازن پمپ را از نظر ظاهری شناسایی کنیم؟
- شکل: معمولاً استوانهای است؛ کوچک (حدود ۵ سانتیمتر) یا بزرگتر بسته به ظرفیت.
- محل نصب: داخل جعبه ترمینال (کلمپ) روی بدنه موتور یا در کنار موتور پمپ.
- تعداد پایهها: خازن دائمکار معمولاً دو ترمینال دارد؛ خازن استارت هم دو ترمینال اما بزرگتر و سنگینتر است.
- علائم روی بدنه: عدد میکروفاراد (μF)، ولتاژ کاری (VAC) و کد دمایی روی بدنه حک شدهاند.
علائم خراب شدن خازن پمپ آب
تشخیص به موقع خرابی خازن میتواند موتور پمپ را از سوختن حتمی نجات دهد:
۱. صدای هوم (Humming) موتور بدون چرخش پروانه
پمپ روشن میشود، صدای وزوز یا هوم میدهد، اما آب پمپاژ نمیشود چون شفت نمیچرخد.
۲. داغ شدن شدید بدنه پمپ
به دلیل جریانکشی بیش از حد سیمپیچها در غیاب خازن سالم، بدنه پمپ به شدت داغ شده و سیستم اورلود (محافظ حرارتی) پمپ را خاموش میکند.
۳. پریدن فیوز مینیاتوری هنگام استارت
خازنهای اتصالیکرده (شورتشده) جریان ناگهانی بالایی میکشند که باعث پرش فیوز ساختمان میشود.
۴. روشن شدن پمپ با چرخاندن دستی پروانه
اگر درپوش پروانه پشت پمپ را بردارید و هنگامی که پمپ صدا میدهد، پروانه را با یک پیچگوشتی بچرخانید و موتور ناگهان شروع به کار کند، خازن قطعاً سوخته است. این سادهترین تست تشخیصی بدون ابزار است.
۵. افت شدید فشار آب و کاهش دور موتور
اگر خازن دائمکار ضعیف شده باشد (مثلاً ظرفیتش از ۲۵ به ۱۰ میکروفاراد رسیده)، موتور دور نامی را نمیگیرد و فشار آب خروجی به شدت افت میکند.
دلایل اصلی سوختن و خرابی زودرس خازن
- نوسانات ولتاژ شبکه: در تابستانها به دلیل بار سنگین شبکه برق، افت ولتاژ شدید رخ میدهد. این امر جریان عبوری از خازن را بالا برده و عایق داخلی آن را تخریب میکند.
- دمای محیط بالا و فقدان تهویه: نصب پمپ در اتاقکهای تنگ، زیر آفتاب مستقیم یا بدون گردش هوا، دمای خازن را از حد مجاز عبور داده و دیالکتریک داخلی آن را خشک میکند.
- استارتهای مکرر: وقتی تیوپ داخل منبع تحت فشار سوراخ میشود یا باد آن خالی میگردد، پمپ در هر دقیقه بیش از ۱۰ بار روشن و خاموش میشود. هر بار روشن شدن، موج جریان ضربهای (Inrush Current) چند برابر جریان نامی از خازن عبور میکند.
- کیفیت پایین قطعه: خازنهای متفرقه بازار اغلب کلاس عمری پایینی دارند و در برابر نوسانات برق مقاومت کمتری نشان میدهند.

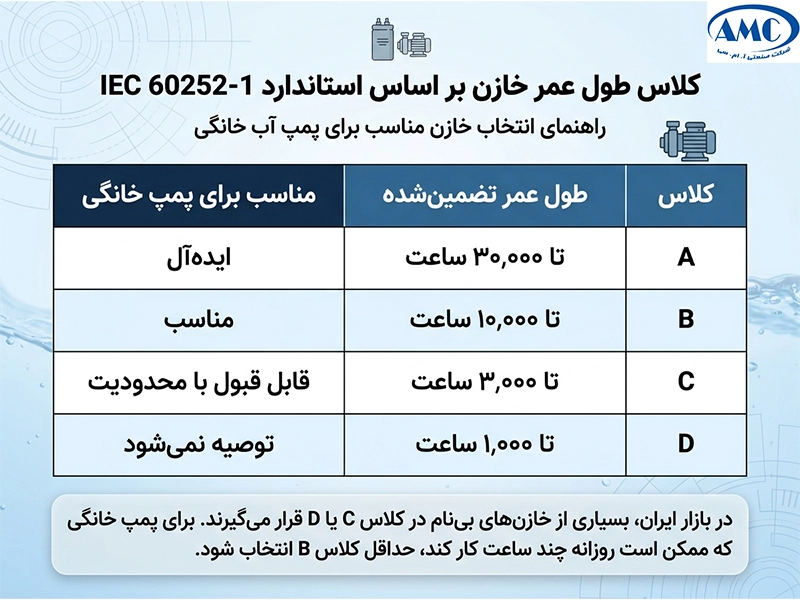

استاندارد IEC 60252-1 و راهنمای پلاکخوانی خازن
طبق استاندارد بینالمللی IEC 60252-1، خازنهای موتورهای AC بر اساس طول عمر مفید تضمینشده به چهار کلاس تقسیم میشوند:
راهنمای رمزگشایی نمادها و اعداد روی بدنه خازن
- μF (میکروفاراد): ظرفیت خازن. مثلاً «25μF ±5%» یعنی ظرفیت اسمی ۲۵ میکروفاراد با خطای مجاز ۵٪.
- VAC (ولتاژ نامی): مثلاً 450V AC. چون سیمپیچ پمپ خاصیت سلفی (القایی) دارد، ولتاژ دو سر خازن میتواند بسیار بالاتر از ۲۲۰ ولت شبکه شود. هرگز از خازن زیر ۴۰۰ ولت برای پمپ آب استفاده نکنید.
- کد اقلیمی (Temperature Class): مثل «-25/+85/21» یعنی حداقل دمای کارکرد منهای ۲۵ درجه، حداکثر مثبت ۸۵ درجه سانتیگراد، و مقاومت ۲۱ روزه در برابر رطوبت مداوم.
راهنمای انتخاب خازن مناسب برای پمپ
تغییر خودسرانه ظرفیت خازن یک اشتباه مهندسی جدی است. ظرفیت باید دقیقاً بر اساس پلاک موتور انتخاب شود.
اگر خازن با ظرفیت بیشتر نصب شود: جریان عبوری از سیمپیچ کمکی به شدت بالا میرود، موتور دچار لرزش و صدای خشن میشود و در نهایت سیمپیچ کمکی میسوزد.
اگر خازن با ظرفیت کمتر نصب شود: اختلاف فاز لازم ایجاد نمیشود، گشتاور موتور افت میکند، پمپ زیر بار نمیرود و کلید حرارتی (اورلود) مدام آن را خاموش میکند.

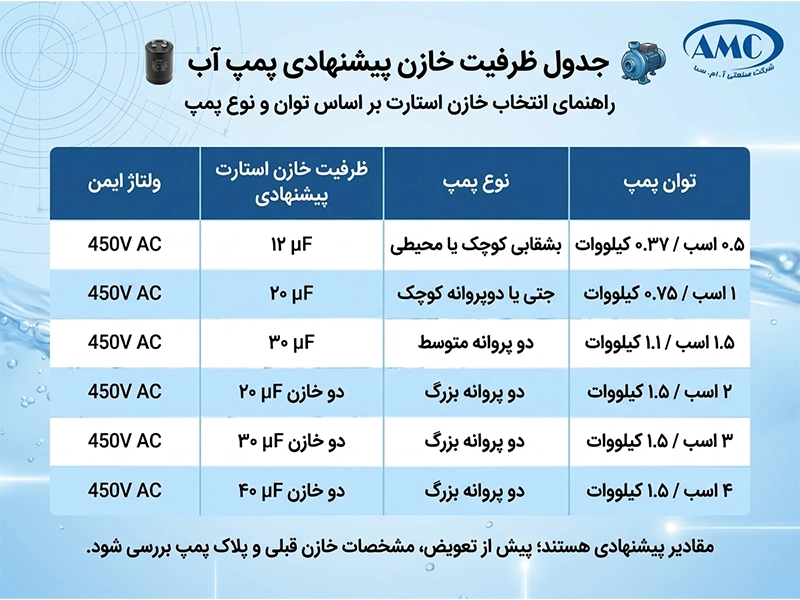

جدول تقریبی انتخاب ظرفیت خازن بر اساس توان پمپ
⚠️ هشدار: این جدول فقط زمانی کاربرد دارد که پلاک پمپ و نوشته روی خازن قدیمی کاملاً پاک شده باشند. در هر شرایط دیگری، پلاک موتور اولویت مطلق دارد.
نکته: برخلاف میکروفاراد که باید دقیق باشد، ولتاژ کاری بالاتر (مثلاً 450V به جای 400V) کاملاً بلامانع و حتی بهتر است؛ عایق داخلی ضخیمتر در برابر نوسانات تابستانی مقاومتر است.
آموزش گامبهگام تست سلامت خازن پمپ
قبل از خرید قطعه جدید، مطمئن شوید که ایراد واقعاً از خازن است.
گام صفر (اجباری): قطع برق و دشارژ ایمن خازن
⚠️ هشدار جدی: خازنها میتوانند بار الکتریکی ولتاژ بالا را تا ساعتها پس از قطع برق در خود نگه دارند. لمس مستقیم ترمینالهای خازن دشارژ نشده خطر برقگرفتگی مرگبار دارد.
روش دشارژ: ابتدا فیوز مینیاتوری پمپ را قطع کنید. سپس با پیچگوشتی دارای دسته عایق ضخیم، قسمت فلزی آن را همزمان به هر دو ترمینال خازن بچسبانید. جرقه کوچکی ایجاد میشود و خازن بیخطر میشود.
روش اول: تست ظاهری
هرگونه بادکردگی، ترکخوردگی، تغییر شکل پوسته، ذوب شدن پلاستیک اطراف ترمینالها یا نشت مایع روغنی از بدنه، نشانه حتمی سوختن خازن است و نیازی به تست الکتریکی ندارد.
روش دوم: تست با مولتیمتر دیجیتال
مولتیمتر را روی حالت خازنسنج (علامت ┤├ یا نوشته CAP/F) قرار دهید. پرابها را به دو ترمینال خازن دشارژشده بزنید و چند ثانیه صبر کنید تا عدد ثابت شود.
- اگر عدد نمایش داده شده با ظرفیت روی بدنه (±5%) تطابق داشت: خازن سالم است.
- اگر عدد بسیار پایینتر بود یا «OL» (Out of Limit / مدار باز) نمایش داده شد: خازن خاصیت خود را از دست داده است.
روش سوم: تست جایگزینی (بدون مولتیمتر)
اگر مولتیمتر در دسترس ندارید، یک خازن سالم با مشخصات مشابه از مغازه لوازم برق تهیه کنید و موقتاً به جای خازن قدیمی وصل کنید. اگر پمپ به درستی روشن شد، خازن قدیمی سوخته بوده است.
آموزش قدمبهقدم تعویض خازن پمپ آب خانگی (DIY)
تعویض خازن پمپ یک کار ساده خانگی است که در کمتر از ۱۰ دقیقه انجام میشود.
ابزار مورد نیاز
- خازن جدید با مشخصات دقیقاً مشابه
- پیچگوشتی چهارسو و دوسو با دسته عایق
- دمباریک یا انبردست
- چسب برق (در صورت نیاز)
مراحل تعویض
- قطع برق: فیوز پمپ را در مینیباکس ساختمان قطع کنید.
- باز کردن درب ترمینال: پیچهای درپوش جعبه کلمپ بالای موتور را باز کنید تا خازن و سیمکشی نمایان شوند.
- دشارژ خازن: مطابق گام صفر، خازن را با پیچگوشتی عایق تخلیه کنید.
- عکاسی از سیمکشی: قبل از جدا کردن هر سیمی، یک عکس واضح از نحوه اتصال سیمها به ترمینالهای خازن بگیرید. خازنهای AC پمپ قطب ندارند (Non-Polar)، اما باید جفتسیمها درست متصل شوند.
- تعویض خازن: فیشها را با دمباریک جدا کرده، خازن قدیمی را از گیره خارج کنید. خازن جدید را جایگزین کرده و فیشها را دقیقاً مانند عکس متصل کنید.
- تست نهایی: درب جعبه را ببندید، برق را وصل کنید و پمپ را استارت بزنید. پمپ باید بدون لرزش و صدای غیرعادی، بلافاصله روشن شود.
اشتباهات خطرناکی که هنگام تعویض خازن نباید مرتکب شوید
- لمس ترمینالهای خازن دشارژ نشده: حتی اگر برق قطع باشد، خازن میتواند ولتاژ بالایی ذخیره کرده باشد.
- انتخاب خازن با ولتاژ کاری پایین: استفاده از خازن ۲۵۰ ولتی به جای ۴۰۰ یا ۴۵۰ ولتی، باعث شکست دیالکتریک و انفجار خازن میشود.
- افزایش خودسرانه میکروفاراد: «بیشتر بهتر است» در اینجا کاملاً غلط است. خازن با ظرفیت بالاتر موتور را قویتر نمیکند؛ سیمپیچ کمکی را میسوزاند.
- نصب خازن استارت به جای خازن دائمکار: اگر پمپ طراحیشده برای یک خازن دائمکار باشد، نصب خازن استارت در کمتر از چند ساعت آن را منفجر میکند.
- نادیده گرفتن ریشه اصلی مشکل: اگر خازن مکرراً میسوزد، سیستم فرمان، منبع دیافراگمی و سلامت سیمپیچ موتور را بررسی کنید.

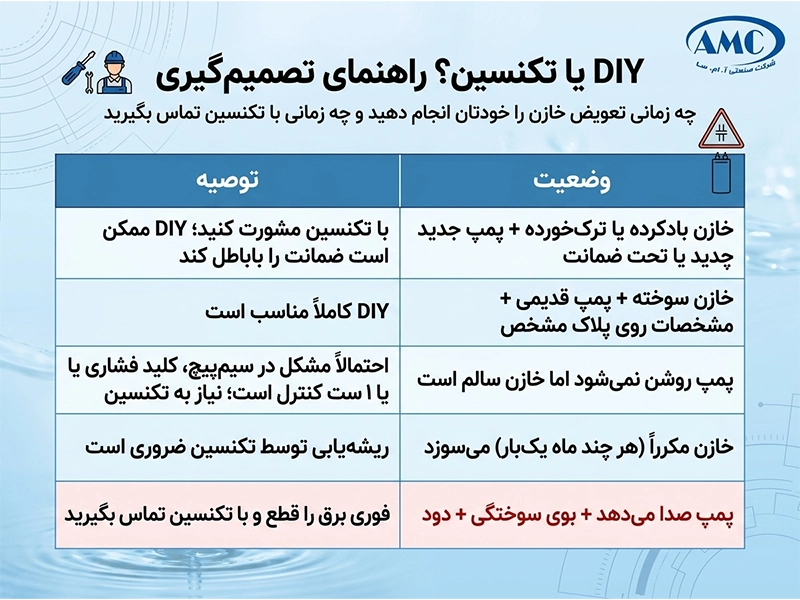

DIY یا تکنسین؟ راهنمای تصمیمگیری
روشهای نگهداری و افزایش عمر خازن پمپ
- تهویه محل نصب: از نصب پمپ در فضاهای بسته بدون گردش هوا خودداری کنید.
- محافظت از رطوبت: از قرارگیری خازن در معرض رطوبت مستقیم یا آبچکان جلوگیری کنید.
- نصب محافظ نوسان: در مناطق با افت ولتاژ مکرر، یک محافظ برق استاندارد برای پمپ نصب کنید.
- بررسی دورهای منبع دیافراگمی: هر ۱ تا ۲ سال یکبار باد منبع تحت فشار را کنترل کنید تا از استارتهای مکرر پمپ جلوگیری شود.
- بازرسی سالانه خازن: اگر پمپ بیش از ۵ سال قدمت دارد، خازن را هر سال یکبار با مولتیمتر تست کنید.
نظر کارشناسی: ارتباط پنهان منبع دیافراگمی با سوختن خازن
یک نکته کلیدی که اکثر تعمیرکاران به آن بیتوجهند: خرابی مخزن تحت فشار (منبع دیافراگمی) مستقیماً بر عمر خازن تأثیر میگذارد.
وقتی تیوپ داخل منبع دیافراگمی سوراخ میشود یا باد آن خالی میگردد، پمپ برای تأمین کمترین مصرف آب، در هر دقیقه بیش از ۱۰ بار روشن و خاموش میشود (تقتق کردن مداوم ست کنترل). هر بار روشن شدن، یک موج جریان ضربهای (Inrush Current) چند برابر جریان نامی از خازن عبور میکند. این چرخه مداوم، خازن را پیش از موعد فرسوده و منفجر میکند.
بنابراین اگر خازن پمپ شما در فواصل کوتاه میسوزد، تعویض مکرر آن صرفاً پاک کردن صورتمسئله است. منبع دیافراگمی، ست کنترل و تنظیمات فشار شبکه را بررسی کنید.
همچنین برای افزایش عمر منبع تحت فشار خود می توانید مقاله چطور عمر منبع تحت فشار خود را افزایش دهیم را مطالعه نمایید.
سوالات متداول کاربران درباره خازن پمپ آب
آیا خازن پمپ آب قطب مثبت و منفی دارد؟
خیر. خازنهای موتورهای AC از نوع بدون قطب (Non-Polar) هستند؛ در زمان اتصال، جهت سیمها اهمیتی ندارد.
چرا خازن جدید بلافاصله پس از تعویض دوباره سوخت؟
سه دلیل اصلی وجود دارد: ولتاژ کاری خازن خریداریشده پایین بوده (مثلاً ۲۵۰ ولت)؛ سیمپیچ موتور پمپ دچار نیمسوزی یا اتصالی داخلی شده و جریان غیرعادی میکشد؛ یا در پمپهای دو خازنه، کلید گریز از مرکز چسبیده و خازن استارت را از مدار خارج نکرده است.
آیا میتوان از خازن با میکروفاراد بالاتر برای قویتر شدن پمپ استفاده کرد؟
خیر. افزایش میکروفاراد پمپ را قویتر نمیکند، بلکه باعث افزایش شدید مصرف جریان، داغ شدن سریع استاتور و سوختن سیمپیچ کمکی میشود.
تفاوت خازن پوسته فلزی با پوسته پلاستیکی چیست؟
خازن فلزی (آلومینیومی) تبادل حرارتی بهتری دارد و در برابر گرما مقاومتر است. در صورت بروز اتصالی شدید داخلی، پوسته فلزی از پرتاب ذرات مذاب به بیرون جلوگیری میکند و از نظر ایمنی سطح استاندارد بالاتری دارد.
آیا میتوان خازن پمپ را با خازن دستگاههای دیگر جایگزین کرد؟
فقط اگر مشخصات فنی (μF، VAC و کلاس دمایی) کاملاً یکسان باشند. خازنهای الکترولیتی (برای DC) را هرگز در موتور AC به کار نبرید.
پمپ صدای عجیبی میدهد اما آب هم پمپاژ میکند؛ آیا ممکن است خازن مشکل داشته باشد؟
بله. خازن دائمکاری که ظرفیتش افت کرده (اما هنوز کاملاً از کار نیفتاده) میتواند باعث کاهش دور موتور، افت فشار، صدای ارتعاشی یا داغ شدن غیرعادی بدنه شود. با مولتیمتر ظرفیت را بسنجید.
چه مدت طول میکشد تا خازن پمپ آب خانگی عمر طبیعیاش را بکند؟
خازنهای با کیفیت کلاس B (۱۰٬۰۰۰ ساعت) در صورت کارکرد ۳ تا ۴ ساعت روزانه، حدود ۷ تا ۱۰ سال عمر میکنند. شرایط نامساعد (نوسان برق، گرما، استارت مکرر) این عدد را به ۲ تا ۳ سال کاهش میدهد.
منابع و مراجع علمی این مقاله
در تدوین این راهنما از مستندات فنی و دیتاشیتهای صنعتی زیر استفاده شده است:
- SC Well Service (آمریکا) — راهنمای کارگاهی عیبیابی و تعویض خازن پمپ: مشاهده منبع
- Stream Pumps — پایگاه دانش تخصصی خازنهای پمپ آب: مشاهده منبع
- JS-Technik (آلمان) — دفترچه فنی موتورهای تکفاز AC و FAQ: مشاهده منبع
- Farnell (بریتانیا) — دیتاشیت رسمی خازنهای موتور AC: مشاهده منبع
- IC-Online (آمریکا) — راهنمای سایزبندی خازن برای موتورهای AC: مشاهده منبع
- VDE Publishing — IEC 60252-1 — استاندارد بینالمللی خازنهای موتور AC: مشاهده منبع
جمعبندی و خدمات تخصصی AMC Group
خازن پمپ آب، قطعهای کوچک با نقشی حیاتی در راهاندازی و راندمان سیستم آبرسانی ساختمان است. عیبیابی ظاهری و تعویض ساده آن در دسته کارهای خانگی قرار میگیرد؛ اما ریشهیابی خرابیهای مکرر و بررسی سلامت سیمپیچ موتور، نیازمند ابزار دقیق و دانش تخصصی است.
اگر پمپ آب ساختمان شما دچار لرزش، صدای غیرعادی، افت فشار یا قطعی مکرر فیوز شده است، کارشناسان مجرب گروه مهندسی AMC Group آماده ارائه خدمات عیبیابی، تست الکتریکی پمپ، تنظیم منابع تحت فشار و تأمین قطعات یدکی با ضمانت اصالت هستند.
