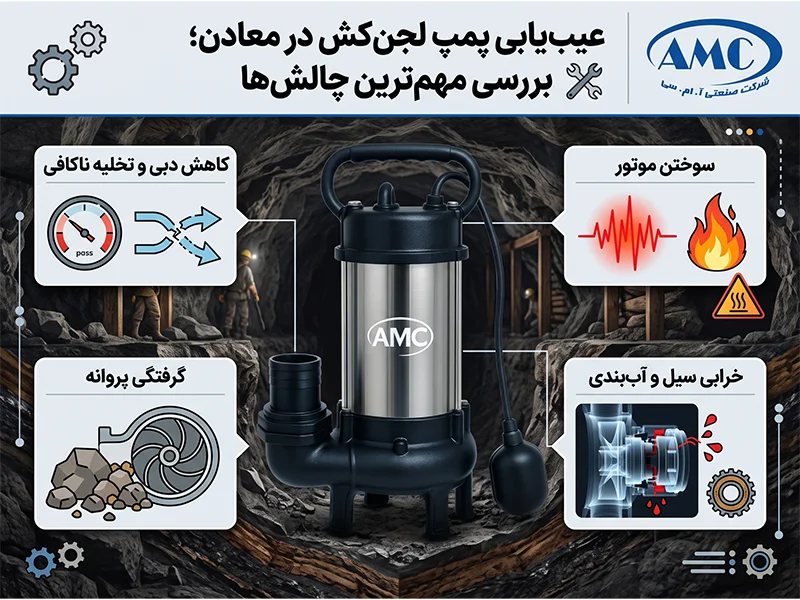

پمپ آب لجن کش در معادن؛ بررسی مهم‌ترین چالش ها و راهکارهای عیب‌یابی
پمپ‌های آب لجن کش در معادن یکی از تجهیزات اصلی برای تخلیه و انتقال آب جمع‌شده در بخش‌های مختلف معدن هستند. ورود آب زیرزمینی، بارندگی، نفوذ آب از لایه‌های زمین و تغییر سطح آب می‌تواند شرایط آبکشی معدن را به‌مرور تغییر دهد. به همین دلیل، انتخاب پمپ لجن کش مناسب فقط بر اساس توان موتور یا عمق نصب انجام نمی‌شود و باید شرایط واقعی سیستم پمپاژ نیز بررسی شود.
در ادامه، مهم‌ترین مشکلاتی که ممکن است برای پمپ آب لجن کش در معادن ایجاد شود و راهکارهای بررسی و عیب‌یابی آن‌ها را بررسی می‌کنیم.
مهم‌ترین مشکلات پمپ لجن کش در معادن چیست؟
شرایط کاری لجن کش در‌معدن با بسیاری از کاربردهای معمول تفاوت دارد. آب معدن ممکن است حاوی ماسه، گل‌ولای، سیلت و ذرات معدنی باشد. از طرف دیگر، میزان آب ورودی، عمق محل نصب، طول مسیر انتقال و ساعات کارکرد پمپ نیز ممکن است در طول زمان تغییر کند.
به همین دلیل، پمپ شناور در معادن ممکن است با مشکلاتی مانند موارد زیرمواجه شود:
- کاهش دبی و تخلیه ناکافی آب
- گرفتگی ناشی از مواد جامد و رسوبات
- سایش پروانه و قطعات داخلی
- داغ شدن یا سوختن موتور
- خرابی سیل مکانیکی و آب‌بندی
- کاویتاسیون و آسیب قطعات
- انتخاب نامناسب پمپ از نظر دبی، هد و شرایط سیال
۱. چرا پمپ لجن کش معدن آب را به اندازه کافی تخلیه نمی‌کند؟
یکی از رایج‌ترین نشانه‌های وجود مشکل در سیستم آبکشی این است که سطح آب با سرعت مورد انتظار کاهش پیدا نمی‌کند.
در این شرایط، اولین واکنش معمولاً این است که تصور کنیم پمپ توان کافی ندارد. اما کاهش ظرفیت تخلیه همیشه به معنی ضعیف بودن موتور نیست. ممکن است هد واقعی سیستم بیشتر از مقدار در نظر گرفته‌شده هنگام انتخاب پمپ باشد یا بخشی از مسیر انتقال دچار گرفتگی و افت فشار شده باشد.
هد نیز فقط به عمق نصب پمپ مربوط نمی‌شود. ارتفاع انتقال آب، طول و قطر لوله، تعداد اتصالات، شیرآلات و افت اصطکاکی مسیر همگی در هد کل سیستم مؤثر هستند.
برای آشنایی بیشتر با اصول انتخاب و طراحی ایستگاه‌های پمپاژ، می‌توان به منابع آموزشی دانشگاهی مانند مباحث مربوط به انتخاب پمپ و ایستگاه‌های پمپاژ در منابع دانشگاهی ایران مراجعه کرد.
برای عیب‌یابی، این موارد را بررسی کنید:
- دبی و هد واقعی پمپ
- گرفتگی مسیر خروجی
- فرسایش پروانه
- تغییر مسیر لوله‌کشی
- افزایش آب ورودی به حوضچه
- مناسب بودن نقطه کاری پمپ
بنابراین، افزایش توان موتور همیشه راه‌حل نیست و ابتدا باید علت اصلی کاهش دبی مشخص

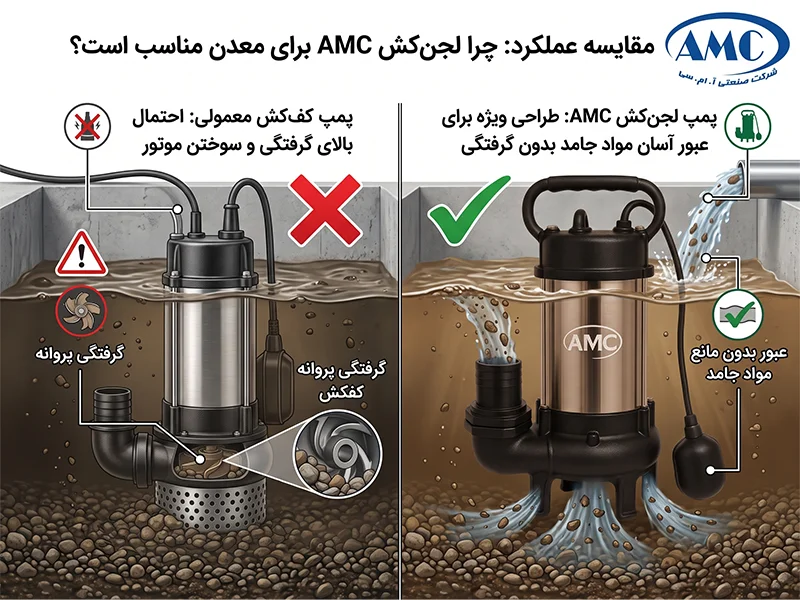

۲. چرا پمپ لجن کش مناسب معدن است؟
در صورت استفاده از پمپ کفکش یا پمپ شناور به جای پمپ لجنکش به دلیل نوع سیال معدن احتمال گرفتی بسیار بالا می رود و در نتیجه پمپ می سوزد.
گرفتگی زمانی اتفاق می‌افتد که مواد جامد یا اجسام خارجی نتوانند به‌درستی از مسیر عبور پمپ عبور کنند و در پروانه یا سایر بخش‌های داخلی تجمع پیدا کنند.
در معدن ممکن است سنگ‌ریزه، گل‌ولای، رسوبات یا مواد جامد ناشی از عملیات استخراج وارد حوضچه جمع‌آوری آب شوند. اگر پمپ در محل نامناسبی قرار گرفته باشد یا مناسب سیال انتخاب نشده باشد، احتمال گرفتگی بیشتر می‌شود.
اما نکته مهم این است که پمپ مناسب برای آب حاوی ذرات جامد الزاماً برای تمام شرایط معدنی مناسب نیست. اندازه ذرات، غلظت مواد جامد و میزان سایندگی آن‌ها باید جداگانه بررسی شود.
برای پیدا کردن علت گرفتگی بررسی کنید:
| مورد بررسی | علت اهمیت |
|---|---|
| نوع مواد جامد | مشخص می‌کند پمپ با چه نوع سیالی روبه‌رو است |
| اندازه ذرات | احتمال عبور یا گیرکردن ذرات را مشخص می‌کند |
| میزان رسوبات | می‌تواند روی محل نصب و عملکرد پمپ اثر بگذارد |
| محل نصب پمپ | نصب نامناسب می‌تواند باعث مکش رسوبات شود |
| متریال و نوع پروانه | در عملکرد پمپ در برابر ذرات جامد مؤثر است |
| مسیر لوله خروجی | گرفتگی لوله نیز می‌تواند باعث افت آبدهی شود |
اگر گرفتگی مرتب تکرار می‌شود، صرفاً تمیز کردن پمپ راه‌حل دائمی نیست. شرایط ورود آب، مدیریت رسوبات و انتخاب پمپ متناسب با مواد جامد نیز باید بررسی شود.
۳
. چرا موتور پمپ لجن کش داغ می‌کند یا می‌سوزد؟
خرابی موتور یکی از پرهزینه‌ترین مشکلات پمپ لجن کش است، اما داغ شدن موتور لزوماً به معنی خراب بودن خود موتور نیست.
اگر پمپ خارج از محدوده استاندارد خود کار کند، پروانه یا مسیر آب دچار گرفتگی شود یا موتور با بار بیشتری از حد موردنظر کار کند، دمای موتور می‌تواند افزایش پیدا کند.
برای جلوگیری از سوختن پمپ لجن کش میتوانید مقاله راه‌های جلوگیری از سوختن پمپ لجنکش؛ راهنمای کامل پیشگیری و نگهداری را مطالعه نمایید.
مشکلات برق‌رسانی نیز اهمیت زیادی دارند. افت ولتاژ، عدم تعادل ولتاژ در سیستم‌های سه‌فاز، انتخاب نامناسب کابل یا حفاظت ناکافی موتور می‌تواند باعث افزایش جریان و ایجاد فشار حرارتی روی موتور شود.
از طرف دیگر، شرایط نصب و سطح آب نیز باید مطابق مشخصات سازنده باشد. روش خنک‌کاری موتور در همه مدل‌های پمپ لجن کش یکسان نیست و نمی‌توان یک حد ثابت برای تمام مدل‌ها تعیین کرد.
اگر موتور بیش از حد گرم می‌شود، این موارد را بررسی کنید:
- ولتاژ و جریان مصرفی موتور
- احتمال افت ولتاژ در مسیر کابل
- وضعیت پروانه و وجود گرفتگی
- نقطه کاری پمپ
- شرایط نصب و سطح آب
- تجهیزات حفاظتی موتور
- وضعیت سیم‌پیچ و اتصالات
بنابراین قبل از تعویض موتور، باید مشخص شود چه عاملی باعث افزایش بار یا دمای آن شده است.

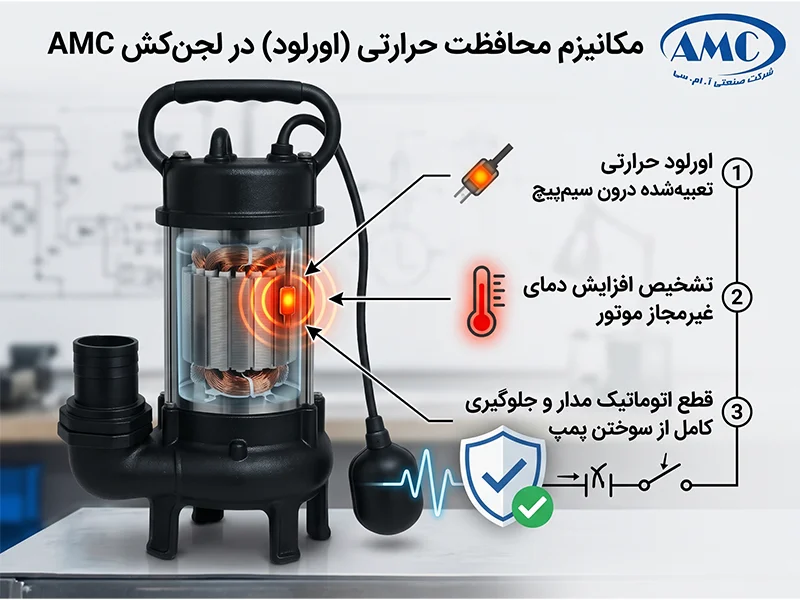

نکته ای که لجنکش‌های آ ام سی را از بقیه لجنکش‌های بازار متمایز می سازد این است که درون سیم پیچ این لجنکش ها قطعه‌ای به نام محافظ حرارتی (اورلود) تعبیه شده که در صورتی که دمای موتور به بیش از حد استاندارد برسد به صورت اتوماتیک موتور خاموش شده و این امر از سوختن موتور پمپ لجنکش جلوگیری می‌کند.
۴
. چرا سیل مکانیکی پمپ لجن کش زود خراب می‌شود؟
سیل مکانیکی وظیفه آب‌بندی قسمت‌های حساس پمپ را بر عهده دارد و خرابی آن می‌تواند زمینه ورود آب به بخش‌های داخلی را فراهم کند.
در محیط معدن، وجود ذرات ساینده می‌تواند شرایط سختی برای آب‌بندی ایجاد کند. این ذرات ممکن است باعث فرسایش سطوح آب‌بندی شوند و عمر سیل مکانیکی را کاهش دهند.
از طرف دیگر، ویژگی‌های شیمیایی آب نیز مهم هستند. اگر آب معدن خاصیت خورندگی داشته باشد، انتخاب جنس مناسب قطعات و آب‌بندی اهمیت بیشتری پیدا می‌کند.
در صورت خرابی مکرر سیل مکانیکی، این موارد را بررسی کنید:
- مقدار و نوع مواد جامد موجود در آب
- خاصیت سایندگی آب
- خاصیت خورندگی و ترکیبات شیمیایی آب
- فشار و دمای کاری
- سازگاری آب‌بندی با شرایط سیال
- شرایط نصب و بهره‌برداری
در برخی محیط‌ها، سایش و خوردگی می‌توانند هم‌زمان اتفاق بیفتند و عمر قطعات را بیشتر کاهش دهند.

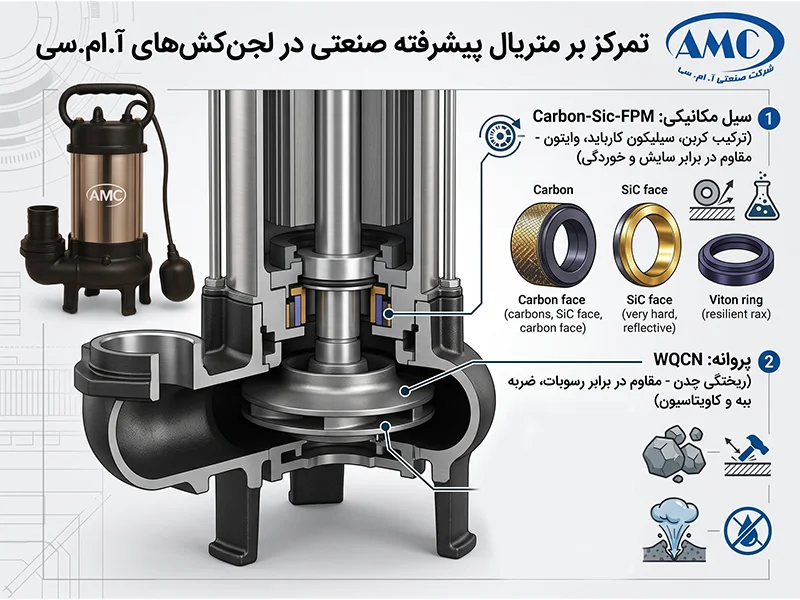

لازم به ذکر است که در لجن کش های برند آ ام سی از سیل مکانیکی Carbon-Sic-FPM (ترکیب کربن ، سیلکیون کارباید و وایتون) برای طول عمر بیشتر پمپ استفاده شده است.
۵. آیا کاویتاسیون می‌تواند باعث آسیب پمپ شود؟
کاویتاسیون زمانی رخ می‌دهد که شرایط فشار در بخش‌هایی از پمپ به گونه‌ای باشد که حباب‌های بخار تشکیل شوند و سپس در نواحی پرفشار فروبریزند. تکرار این پدیده می‌تواند باعث ایجاد صدا، لرزش و آسیب تدریجی به قطعات داخلی شود.
در سیستم‌های پمپاژ، بررسی پدیده کاویتاسیون و عملکرد پمپ بخشی از مباحث تخصصی مکانیک سیالات و هیدرولیک است.
علائم احتمالی کاویتاسیون می‌تواند شامل موارد زیر باشد:
- صدای غیرعادی هنگام کار
- افزایش لرزش
- کاهش عملکرد پمپ
- نوسان فشار
- آسیب سطحی و حفره‌دار شدن قطعات
- کاهش تدریجی راندمان
همچنین برای آشنایی با پدیده کاویتاسیون می توانید مقاله کاویتاسیون و نکات نصب حرفه‌ای را مطالعه نمایید.
پروانه های لجن کش های آ ام سی مدل WQCN از نوع ریختگی شده می باشد که نسبت به پروانه های برند های دیگه مقاومت و طول عمر بالاتری دارد.
۶
. چرا پمپ لجن کش انتخاب‌شده برای معدن جواب نمی‌دهد؟
گاهی پمپ خراب نیست، اما از ابتدا برای شرایط واقعی پروژه انتخاب مناسبی نبوده است.
یکی از رایج‌ترین اشتباهات، انتخاب پمپ فقط بر اساس اسب‌بخار، دبی اسمی یا عمق معدن است. درحالی‌که برای انتخاب صحیح باید نقطه کاری پمپ بر اساس دبی موردنیاز و هد کل سیستم مشخص شود.

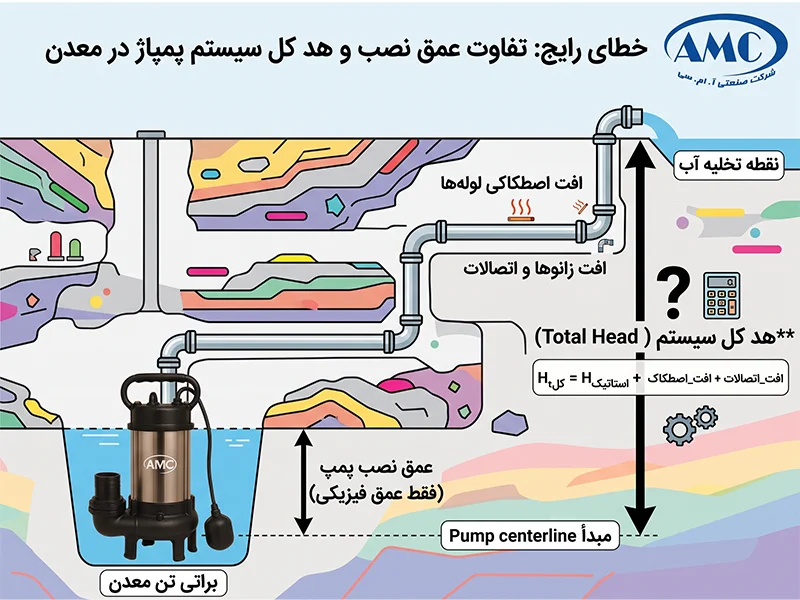

عمق معدن با هد پمپ یکسان نیست
برای مثال، اگر پمپ در عمق ۸۰ متری قرار دارد، نمی‌توان صرفاً بر اساس عدد ۸۰ متر درباره هد موردنیاز تصمیم گرفت. طول لوله، افت اصطکاکی، اتصالات، ارتفاع محل تخلیه و سایر شرایط مسیر نیز باید در محاسبه هد لحاظ شوند.
از طرف دیگر، غلظت سیال نیز اهمیت دارد.
پارامترهای مهم در انتخاب پمپ لجن کش معدن:
| پارامتر | چرا مهم است؟ |
|---|---|
| دبی موردنیاز | مشخص می‌کند چه مقدار آب باید در واحد زمان تخلیه شود |
| هد کل | میزان توان هیدرولیکی موردنیاز برای انتقال آب را مشخص می‌کند |
| میزان مواد جامد | روی انتخاب نوع پمپ و قطعات داخلی اثر دارد |
| شرایط شیمیایی آب | در انتخاب جنس قطعات و آب‌بندی مؤثر است |
| ساعات کارکرد | روی انتخاب موتور و تجهیزات حفاظتی اثر دارد |
| شرایط برق | برای انتخاب موتور، کابل و تجهیزات حفاظتی مهم است |
| مسیر لوله‌کشی | روی افت فشار و هد موردنیاز اثر می‌گذارد |
| عمق نصب | در طراحی و شرایط کاری سیستم اهمیت دارد |
بنابراین، انتخاب پمپ باید بر اساس مجموعه‌ای از شرایط واقعی پروژه انجام شود، نه فقط یک مشخصه مانند توان موتور.
۷. تغییر شرایط معدن چگونه عملکرد پمپ را تحت تأثیر قرار می‌دهد؟
حتی اگر پمپ در ابتدا به‌درستی انتخاب شده باشد، شرایط معدن در طول زمان ثابت نمی‌ماند.
با پیشرفت عملیات ممکن است عمق محل جمع‌آوری آب افزایش پیدا کند، مسیر لوله طولانی‌تر شود، میزان ورود آب تغییر کند یا کیفیت آب تغییر کند.
برای مثال، افزایش ناگهانی آب ورودی در اثر بارندگی یا تغییر شرایط زمین‌شناسی می‌تواند باعث شود ظرفیت قبلی سیستم دیگر کافی نباشد. در چنین شرایطی ممکن است ظرفیت پمپاژ، تعداد پمپ‌ها یا وجود پمپ رزرو دوباره بررسی شود.
به همین دلیل، سیستم آبکشی معدن باید در طول بهره‌برداری نیز ارزیابی شود و در صورت تغییر شرایط، دبی، هد و وضعیت آب دوباره بررسی شوند. وزارت انرژی آمریکا نیز بر ارزیابی سیستم پمپاژ و تطبیق عملکرد پمپ با نیازهای واقعی سیستم تأکید دارد.
پمپ لجن کش مناسب برای آبکشی معدن را چگونه انتخاب کنیم؟
بعد از شناخت مشکلات و معیارهای انتخاب، می‌توان مشخصات پمپ‌های موجود را با نیاز پروژه مقایسه کرد.
مناسب بودن یک مدل پمپ لجن کش برای پروژه معدنی باید بر اساس مشخصات فنی همان مدل و شرایط واقعی پروژه بررسی شود.
پیش از انتخاب پمپ لجن کش برای یک پروژه معدنی، بهتر است حداقل این اطلاعات مشخص باشند:
- دبی موردنیاز چقدر است؟
- هد کل سیستم چقدر است؟
- عمق نصب پمپ چقدر است؟
- آب چه مقدار مواد جامد دارد؟
- اندازه و میزان سایندگی ذرات چقدر است؟
- شرایط شیمیایی آب چگونه است؟
- پمپ چند ساعت در روز کار خواهد کرد؟
- شرایط برق‌رسانی چگونه است؟
- طول و قطر مسیر انتقال چقدر است؟
بنابراین اگر قصد استفاده از پمپ لجن کش را دارید، بهتر است ابتدا شرایط پروژه معدنی مشخص و سپس مشخصات مدل موردنظر با نیاز سیستم تطبیق داده شود.
این روش باعث می‌شود انتخاب پمپ بر اساس نیاز واقعی پروژه انجام شود، نه صرفاً بر اساس توان موتور یا قیمت اولیه.
در انتخاب نهایی، مشخصات فنی هر مدل باید از نظر دبی، هد، شرایط سیال، نوع کارکرد و شرایط نصب با نیاز پروژه تطبیق داده شود.
اگر به دنبال مدل کامل پمپ لجن کش هستید، میتوانید مشخصات محصولات را در وب سایت amc بررسی کنید.
اگر شرایط آب معدن از نظر مواد جامد، سایش یا ترکیبات شیمیایی پیچیده باشد، بررسی مشخصات فنی و سازگاری پمپ با شرایط واقعی پروژه اهمیت بیشتری پیدا می‌کند.
سوالات کاربردی درباره پمپ لجن کش در معادن
آیا می‌توان از یک پمپ لجن کش برای تمام مراحل آبکشی معدن استفاده کرد؟
خیر. با پیشروی عملیات معدن، عمق محل جمع‌آوری آب، طول مسیر لوله‌کشی و حتی میزان ورود آب ممکن است تغییر کند. در نتیجه پمپی که در ابتدای پروژه مناسب بوده، ممکن است در مراحل بعدی توانایی تأمین دبی یا هد موردنیاز را نداشته باشد. در چنین شرایطی باید مشخصات سیستم دوباره بررسی و در صورت نیاز پمپ یا تجهیزات آن اصلاح شود.
آیا افزایش توان موتور باعث افزایش دبی پمپ شناور می‌شود؟
لزوماً نه. افزایش توان موتور به‌تنهایی به معنی افزایش دبی نیست. دبی و هد به طراحی هیدرولیکی پمپ، منحنی عملکرد، شرایط سیستم و نقطه کاری بستگی دارند. به همین دلیل نصب یک پمپ قوی‌تر بدون بررسی سازگاری مجموعه می‌تواند حتی باعث افزایش بار و ایجاد مشکل در عملکرد سیستم شود.
برای آب معدن که ماسه و ذرات جامد دارد، چه چیزی را باید هنگام خرید پمپ بررسی کرد؟
علاوه بر دبی و هد، باید اندازه و میزان ذرات جامد، میزان سایندگی، کیفیت شیمیایی آب و جنس قطعات در تماس با سیال بررسی شود. اگر مقدار شن، ماسه یا رسوبات زیاد باشد، انتخاب پمپی که برای آب نسبتاً تمیز طراحی شده می‌تواند باعث گرفتگی، سایش پروانه و کاهش عمر قطعات شود.
آیا قطر لوله خروجی روی انتخاب پمپ لجن کش معدن تأثیر دارد؟
بله. قطر، طول و مسیر لوله خروجی روی افت فشار سیستم تأثیر می‌گذارند. استفاده از لوله با قطر نامناسب می‌تواند افت هد را افزایش دهد و باعث شود پمپ نتواند در نقطه کاری موردنظر خود فعالیت کند. بنابراین مشخصات لوله‌کشی باید هم‌زمان با انتخاب پمپ بررسی شود.
اگر پمپ لجن کش روشن باشد اما آب تخلیه نشود، اول چه چیزی را بررسی کنیم؟
ابتدا باید موارد ساده‌تر مانند برق‌رسانی، جهت چرخش موتور سه‌فاز، گرفتگی مسیر مکش یا خروجی، وضعیت شیرها و لوله‌کشی بررسی شود. سپس باید عملکرد پمپ از نظر هد و دبی با شرایط واقعی سیستم مقایسه شود. اگر پمپ از نظر فنی سالم باشد اما هد موردنیاز سیستم بیشتر از توان پمپ باشد، صرفاً تعمیر پمپ مشکل را برطرف نمی‌کند و باید انتخاب پمپ و شرایط سیستم دوباره ارزیابی شود.
جمع‌بندی
پمپ لجن کش در معدن ممکن است به دلایل مختلفی دچار کاهش عملکرد یا خرابی شود.
تغییر میزان آب ورودی، مشکلات برق‌رسانی، طول مسیر انتقال و تغییر شرایط معدن می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند.
بنابراین برای جلوگیری از خرابی‌های مکرر، نباید پمپ را جدا از محیط کاری آن بررسی کرد. نوع آب، میزان مواد جامد، خاصیت سایندگی یا خورندگی، دبی موردنیاز، هد کل، مسیر لوله‌کشی، شرایط برق و ساعات کارکرد همگی باید هنگام انتخاب و بهره‌برداری در نظر گرفته شوند.
در نهایت، بهترین پمپ برای معدن لزوماً قوی‌ترین یا گران‌ترین پمپ نیست؛ پمپی است که مشخصات فنی آن با شرایط واقعی آبکشی معدن و نیاز پروژه مطابقت داشته باشد.
